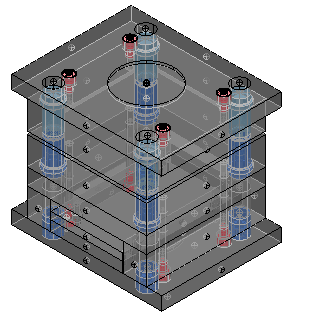

È possibile aggiornare automaticamente i disegni dettagliati di schede fori da un assieme. È possibile creare schede fori da un design di portastampo come quello mostrato qui di seguito:
- Fare clic sulla scheda Sformo > riquadro Disegno > Disegni di componenti. È visualizzata la finestra di dialogo Disegni di componenti.
- Specificare le opzioni nella finestra di dialogo come desiderato.
- Fare clic su OK

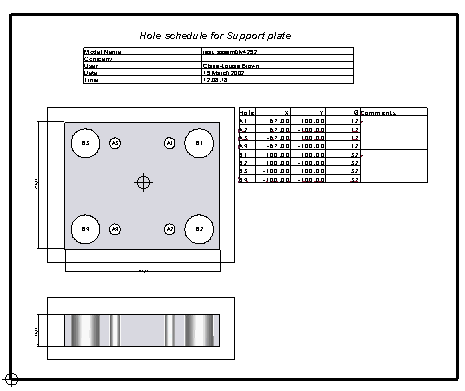

Per ogni piastra nell'assieme viene creato un disegno contenente:
- Due viste della piastra: superiore e laterale
- Quote della piastra (solo per gli stampi)
- Una scheda foro ed etichette
È possibile personalizzare i disegni utilizzando il modello di template denominato component_drawing_template.psmodel.
