Per creare un'estrusione di solido da uno schizzo:
- Selezionare l'elemento di schizzo e fare clic sulla scheda Solido > riquadro Crea > Estrusione.

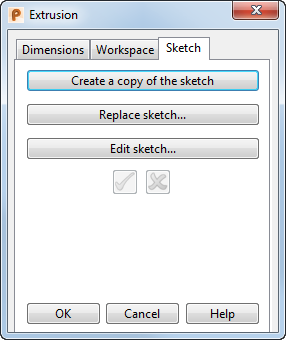

- Fare clic con il tasto destro del mouse sul solido estruso generato, e selezionare Modifica per visualizzare la finestra di dialogo Estrusione:
- In questa finestra di dialogo, fare clic sulla scheda Schizza > Modifica schizzo. Questa operazione riporta alla modalità Schizza, in cui è possibile apportare modifiche alle quote e ai vincoli dello schizzo.
- Fare clic su
per accettare le modifiche apportate allo schizzo e uscire dalla modalitàSchizza. Tali modifiche sono applicate all'estrusione di solido.
Nota: È inoltre supportata la creazione di rivoluzioni di solidi, estrusioni di superfici, rivoluzioni di superfici, feature di deposito solido a profilo singolo e feature di taglio solido a profilo singolo da uno schizzo.
