Questa finestra di dialogo consente di modificare gli angoli di svasatura e torsione:
È possibile modificare gli angoli di svasatura e torsione che sono definiti lungo una longitudinale o attraverso una laterale.
È possibile modificare la svasatura e la torsione solo se:
- si selezionano le curve di superficie o i punti sulle curve di superficie
- la superficie contiene una spine (creare una spine utilizzando la scheda Gestisci (Strumenti di superficie) > riquadro Aggiungi > Elementi > Spine).

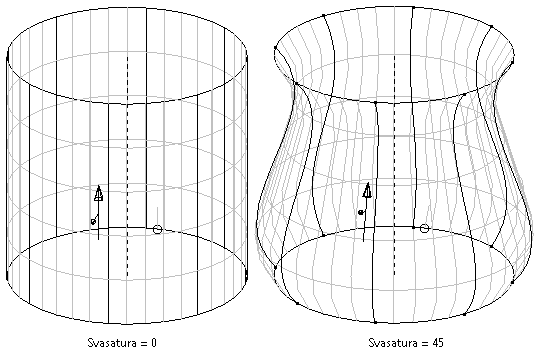

Svasatura - L'angolo di svasatura definisce la direzione della tangente longitudinale relativa alla tangente della spine:
Se l'angolo di svasatura è positivo, la longitudinale diverge dalla spine; se è negativo, la longitudinale converge con la spine.

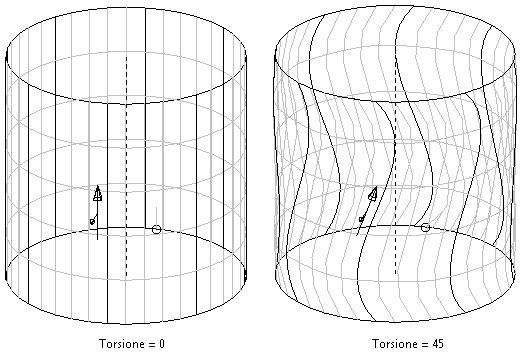

Torsione - Forza la longitudinale a eseguire una torsione attorno alla spine:
Se l'angolo di torsione è positivo, la longitudinale ruota in senso antiorario mentre passa attraverso la laterale.
