L'opzione Leviga applica levigatura extra a e attorno ai punti mentre i suddetti sono modificati, nel tentativo di mantenere uniforme la forma della curva. Tale operazione è eseguita liberando tangenti e magnitudini vicino ai punti modificati.
Per applicare levigatura a una curva:
- Selezionare una curva.
- Fare clic sulla scheda Gestisci > riquadro Modifica > Leviga per attivare o disattivare la levigatura.
- Modificare la curva come necessario.
Se l'opzione Leviga è deselezionata (default), è eseguita solo la modifica originale.

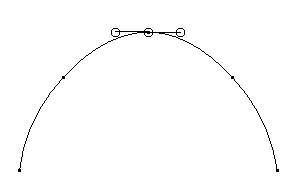

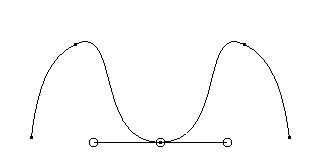

Nel nostro esempio, abbiamo spostato il punto selezionato verso il basso. Ecco il risultato se l'opzione Leviga è deselezionata:
Se l'opzione Leviga è selezionata, sui punti situati su entrambi i lati del punto modificato (a meno che non siano essi stessi modificati) sono liberate le direzioni della tangente e le magnitudini.
Ecco il risultato del nostro esempio, se l'opzione Leviga è selezionata:
Se la modifica è solo posizionale, sono liberate anche le direzioni della tangente e le magnitudini presso il punto modificato.
Vi sono alcune limitazioni alla liberazione delle tangenti:
- Se vi è discontinuità presso il punto modificato, né le tangenti prima né quelle dopo saranno modificate. La discontinuità è preservata. Tuttavia, le magnitudini saranno liberate.
- Se vi è discontinuità presso punti adiacenti, saranno liberate solo la direzione e le magnitudini della tangente interna, vale a dire la tangente dopo sul punto prima e la tangente prima sul punto dopo.
L'opzione Leviga si applica alla modifica posizione, alla modifica tangente e alle modifiche generali (quando nella scheda Modifica > riquadro Modalità > modalità Sotto-elemento).
