Per creare un'elica:
- Fare clic sulla scheda Wireframe > pannello Crea > Ellisse > Elica.
- Posizionare il cursore e fare clic per inserire il punto di origine dell'elica.

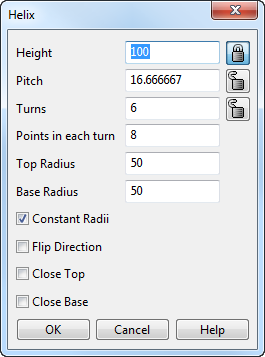

- Usare la finestra di dialogo Elica per specificare le quote sulla curva a elica:
- Inserire l'altezza verticale globale dell'elica.
È misurata dal punto di origine.Nota: In alternativa, modificare l'altezza dell'elica trascinando dinamicamente la maniglia a freccia in cima all'elica:
Nota: L'altezza, il passo e il numero di giri sono correlati. Se si modifica un valore, occorre modificare anche un altro valore per mantenere coerente la definizione dell'elica. - Inserire un valore per il passo per specificare la distanza verticale tra giri consecutivi.
- Inserire il numero di giri desiderati nell'elica.
- Fare clic sul pulsante
per bloccare o sbloccare l'altezza, il passo, e il numero di giri dell'elica.
Quando una quota è bloccata, non subirà modifiche quando si cambia un'altra quota. Per esempio, se l'altezza è bloccata e l'utente modifica il passo, il numero di giri cambierà per mantenere coerente la definizione.
Nell'esempio seguente, l'altezza è 100, il passo è 16,6, e sono presenti 6 giri:
L'esempio seguente mostra la stessa elica con l'altezza bloccata e il passo aumentato a 30. Il numero di giri è diminuito per mantenere la coerenza:
- Specificare il numero di punti in ogni giro.
L'aumento del numero di punti per giro determina un aumento dell'accuratezza della curva prodotta.
- Inserire un valore per specificare il raggio superiore; il raggio in cima all'elica.

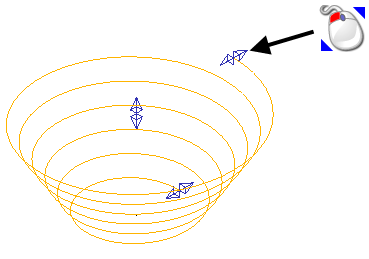

Nota: In alternativa, modificare il raggio superiore dell'elica trascinando dinamicamente la maniglia a forma di freccia in cima all'elica:
- Inserire un valore per specificare il raggio base; il raggio alla base dell'elica.

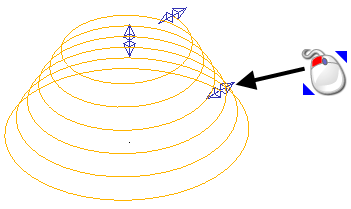

Nota: In alternativa, modificare il raggio base dell'elica trascinando dinamicamente la maniglia a forma di freccia in fondo all'elica:
- Selezionare Raggi costanti per far sì che il raggio base e quello superiore restino uguali.
- Selezionare Inverti direzione per invertire la direzione dell'elica tra in senso orario e in senso antiorario.
- Selezionare Chiudi cima per creare un loop chiuso a 360
a un'altezza costante attorno alla cima dell'elica.
- Selezionare Chiudi base per creare un loop chiuso a 360 a un'altezza costante attorno alla base dell'elica.
- Fare clic su OK per applicare le modifiche e chiudere la finestra di dialogo.
Nota: L'asse dell'elica si allinea alla normale del piano di lavoro attivo.
- Inserire l'altezza verticale globale dell'elica.
- Per usare le opzioni di modifica dell'elica, selezionare l'elica per visualizzare la scheda Strumenti curva.
