Per creare un poligono:
- Fare clic sulla scheda Wireframe > pannello Crea > Linea > Poligono per visualizzare la finestra di dialogo Poligono.
- Inserire il numero di lati del poligono. Il numero minimo è 3.
- Selezionare uno dei tre metodi nella finestra di dialogo per creare il poligono. A prescindere dal metodo usato, occorre inserire due punti.
Una volta inserito il primo punto, è visualizzato un poligono a elastico dalla posizione iniziale alla posizione del cursore corrente. Sono inoltre visualizzate le quote del poligono. Quando si fa clic sul punto finale, è creato un poligono.
- Punto centrale e punto spigolo - Fare clic sul punto centrale e trascinare il cursore fino al punto spigolo per creare il poligono.
- Punto centrale e punto medio bordo - Fare clic sul punto centrale e trascinare il cursore fino al punto medio di un bordo per creare il poligono.
- Punti bordo - Fare clic sui punti iniziale e finale di un bordo per creare il poligono. L'opzione Inverti diventa disponibile se si sceglie questo metodo.
- Punto centrale e punto spigolo - Fare clic sul punto centrale e trascinare il cursore fino al punto spigolo per creare il poligono.
- Se si seleziona il metodo Punti bordo, è possibile selezionare l'opzione Inverti. Se selezionato, il centro del poligono è invertito in modo da giacere sull'altro lato del bordo di definizione mentre viene creato:
- Selezionare l'opzione Crea curva composta per creare automaticamente una curva composta dalle linee ed archi del poligono creato.
- Per creare archi di raccordo tra ogni bordo diritto del poligono, specificare il raggio nella casella di testo Raggio di raccordo. Se questa voce è impostata su zero, non sarà creato alcun arco.

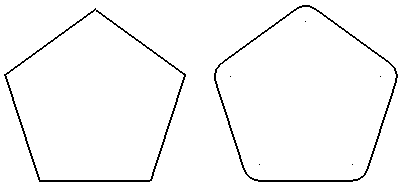

L'esempio seguente mostra due poligoni di cinque lati. Il poligono sulla sinistra è stato creato con un raggio di raccordo di 0. Il poligono sulla destra è stato creato con un raggio di raccordo di 4.
- Fare clic su OK per creare il poligono e chiudere la finestra di dialogo.
