È possibile modificare un vista graficamente utilizzando maniglie grafiche, le quali sono visualizzate quando si seleziona la vista.
Il cursore passa a una mano quando si sposta il mouse sopra le maniglie.

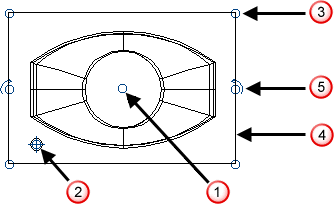

Sono disponibili cinque tipi di maniglie:

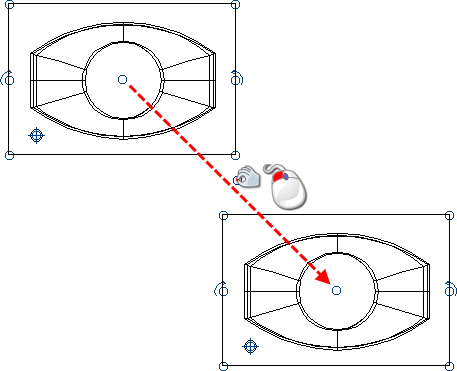

- La maniglia centrale
consente di posizionare la vista. Afferrare la maniglia e spostare la vista nella nuova posizione:
- Proprio come la maniglia al centro, la maniglia
all'origine consente di posizionare la vista. Afferrare la maniglia e spostare la vista nella nuova posizione.
A differenza della maniglia al centro, questa maniglia utilizza il Cursore intelligente per inserire posizioni. Ad esempio, visualizza linee di costruzione ed etichette mentre si passa il cursore sopra punti chiave.
Per ulteriori dettagli, vedere Utilizzo del Cursore intelligente per inserire posizioni.

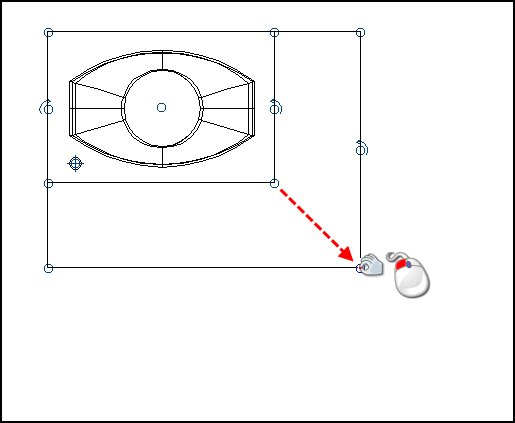

- Le maniglie sugli spigoli
sono usate per ridimensionare la vista. Quando si sposta la maniglia, i due lati attaccati alla maniglia sono ridimensionati:

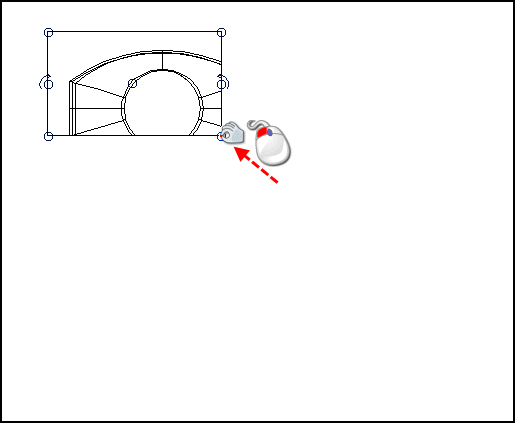

Quando si ridimensiona la vista, è visualizzata una parte maggiore o minore del modello. L'immagine seguente mostra ciò che si vede quando si riduce una vista. La vista del modello è limitata al contorno della vista:

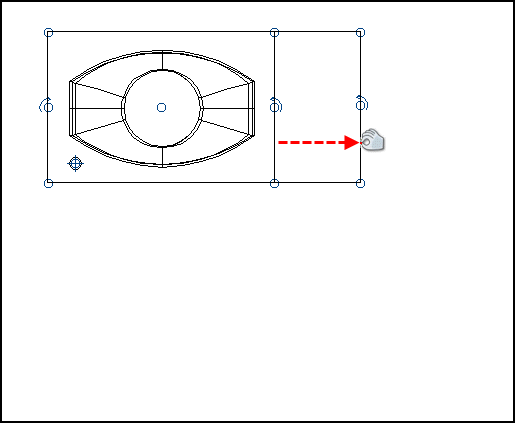

- Anche le maniglie laterali
ridimensionano la vista. Tuttavia, è ridimensionato solo il lato della vista con la maniglia:
- Le maniglie di rotazione
ruotano la vista di 90
. Fare clic sulla maniglia di rotazione destra per ruotare la vista di 90 in senso anti-orario, o su quella sinistra per ruotarla di 90 in senso orario.

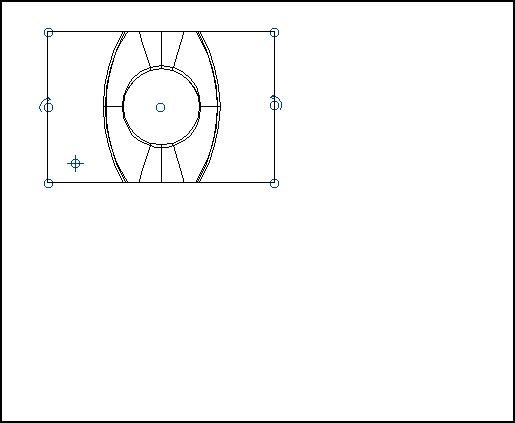

Il modello ruota all'interno della vista:
