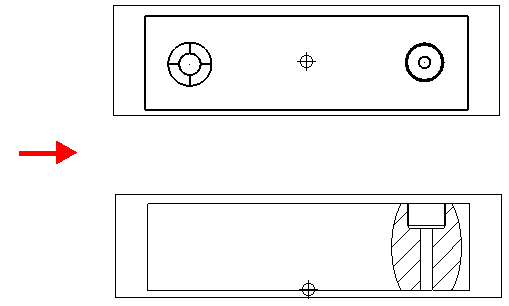

Una sezione a strappo consente di visualizzare la sezione dei fori in una vista nascosta. È anche possibile creare sezioni a strappo dai pattern fori.
Per creare una vista in sezione a strappo:
- Creare un modello simile a quello qui di seguito:
- Creare un disegno corrispondente.
- Aggiungere una vista e una vista relativa al disegno.
- Fare clic con il tasto destro del mouse sulla vista relativa e selezionare Sezioni a strappo nel menu contestuale. È visualizzata la finestra di dialogo Sezioni a strappo.Nota: L'opzione Sezioni a strappo non è disponibile nel menu contestuale per le viste non ortogonali del modello.
- Selezionare una feature foro e fare clic su Aggiungi feature. La feature è aggiunta all'elenco Feature sezione a strappo.
- Ripetere il punto 5 se si desidera aggiungere altre feature all'elenco Feature sezione a strappo.
- Fare clic su OK.
- Fare clic con il tasto destro del mouse e selezionare Nascondi nel menu contestuale Vista disegno. La vista visualizza i fori nell'elenco Feature sezione a strappo e tutte le altre feature sono nascoste:
