Finestra di dialogo Imposta proprietà avanzata per le Power Feature

Usare la finestra di dialogo Imposta proprietà avanzata per le Power Feature per modificare le regole di intersezione associate a una Power Feature.

• Power Feature - Elenca le Power Feature su un componente di origine. Per modificare le regole di intersezione associate a una Power Feature, selezionare la Power Feature nell'elenco.

  Le Power Feature che sono state soppresse utilizzando l'opzione Sopprimi in base a parametro sono visualizzate con accanto un .

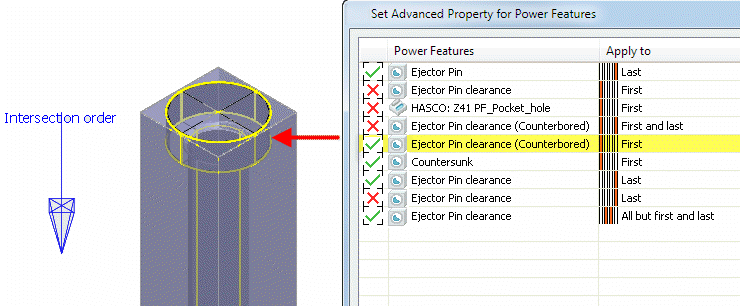

  Le Power Feature non soppresse selezionate nell'elenco sono evidenziate nell'assieme:



• Applica a - Ogni Power Feature memorizza una regola che specifica la sua modalità di applicazione. Tali regole si basano sull'ordine in cui il componente di origine (ad esempio, una vite) si interseca con i componenti di destinazione (ad esempio, piastre). Perciò, una vite applica un foro a gioco lamato alla prima piastra con cui si interseca.

  Ogni componente di origine contiene un vettore di direzione usato per ordinare tali intersezioni, visualizzato come una freccia blu nella finestra di dialogo Riepilogo Power Feature. È possibile modificare tale direzione con il pulsante Modifica direzione. La prima intersezione è il punto più vicino nel componente di origine lungo tale direzione, l'ultima intersezione è il punto più lontano.

  Per un dato set di intersezioni tra i componenti di origine e di destinazione, questa colonna mostra la modalità in cui sarebbero applicate le Power Feature. Queste opzioni consentono di essere più specifici in merito a se una Power Feature è copiata in un componente di destinazione, sulla base dell'ordine di intersezione dei componenti di destinazione. Le opzioni che possono essere visualizzate nella colonna sono illustrate nella seguente tabella.

Applica a	Azione
	Copia feature su tutti i componenti.
	Copia feature su tutti i componenti a eccezione del primo.
	Copia feature su tutti i componenti a eccezione del primo e dell'ultimo.
	Copia feature su tutti i componenti a eccezione dell'ultimo.
	Copia feature su tutti i componenti a eccezione del n°. Ad esempio, se il numero è 3, la feature sarà copiata tu tutti i componenti a eccezione del 3°.
	Copia feature solo sul primo componente.
	Copia feature sul primo e sull'ultimo componente.
	Copia feature solo sul primo e il secondo componente.
	Copia feature solo sull'ultimo componente.
	Copia feature solo sull'ultimo e il penultimo componente.
	Copia feature solo sul n° componente. Ad esempio, se il numero è 3, la feature sarà copiata solo sul 3° componente.

Per modificare l'opzione visualizzata nella colonna Applica a:

1. Fare clic sulla riga che si desidera modificare.
2. Selezionare un'opzione nell'elenco a discesa Applica a. Se si seleziona Numero o Tutti meno numero, l'opzione Numero diventa attiva.

• Numero - Inserire il numero del componente che sarà usato dalle regole Numero o Tutti meno numero.
• Modifica direzione - Modificare la direzione della Power Feature utilizzando la finestra di dialogo Piano di lavoro.
• - Mostra e nasconde l'etichetta Ordine di intersezione.
