Finestra di dialogo Morfismo di superficie - Due curve

Definire il morfismo usando una curva di controllo e una di riferimento.

Il metodo a due curve offre maggiore controllo sulla forma del risultato rispetto ai metodi a punto singolo.

Quando si esegue il morfismo con curve:

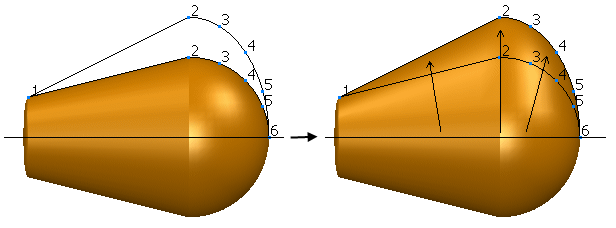

• Sia la curva di riferimento, sia quella di controllo devono avere lo stesso numero di punti.

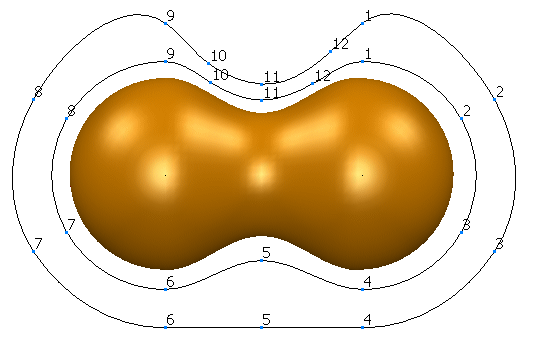

• Sia la curva di riferimento, sia quella di controllo devono essere aperte o entrambe chiuse.
• Mantenere semplici la curva di riferimento e quella di controllo.
• Le curve o le superfici di delimitazione non devono attraversare la curva di riferimento.
• Mantenere semplice la curva o la superficie di delimitazione.

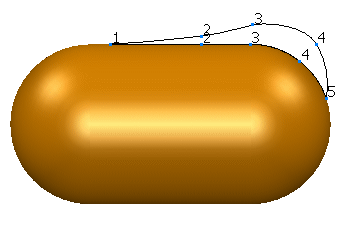

• Se le curve sono aperte, i punti di inizio e fine delle curve devono coincidere.

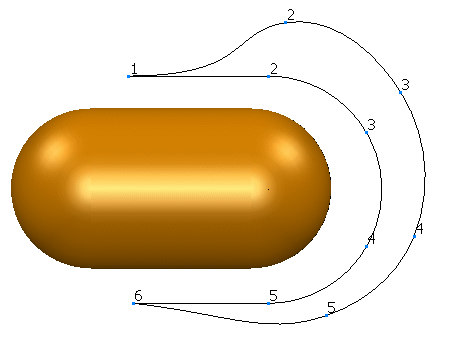

• Se le curve aperte sono anche tangenziali all'inizio e alla fine, si otterranno risultati più levigati nei casi in cui il modello da sottoporre a morfismo si estende oltre le estremità della curva.



• Evitare discontinuità e spigoli dalle curve aguzze nelle curve e superfici di riferimento e di controllo, in quanto possono creare deviazioni o increspature nel modello soggetto a morfismo.
• Mentre ci si sposta nel modello, è importante che vi sia sempre un punto più vicino unico sulla curva, e che il punto più vicino non salti da un posto all'altro. In caso contrario, il modello soggetto a morfismo potrebbe contenere delle deviazioni.
• Il modello soggetto a morfismo può avere il grado di complicatezza desiderato.

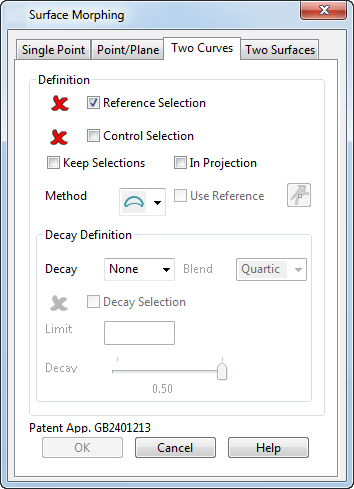

Finestra di dialogo Due curve

1. Selezionare Selezione riferimento, quindi selezionare la curva di riferimento sullo schermo.
2. Selezionare Selezione controllo , quindi selezionare la curva di controllo sullo schermo.
3. In base alle impostazioni di default, le curve di riferimento e di controllo sono eliminate dal modello dopo che le si ha usate per il morfismo. Se si desidera mantenerle, selezionare Mantieni selezioni.
4. Selezionare un metodo idoneo per la forma delle curve di riferimento e di controllo.

   — Selezionare questo metodo se le curve sono aperte e hanno una rotazione piccola.



   — Selezionare questo metodo se le curve sono aperte e hanno una rotazione grande.



   — Selezionare questo metodo se le curve sono chiuse.



   Se le curve sono aperte e non si è certi su quale metodo usare, provare i metodi e , quindi selezionare quello che offre i risultati migliori.

   In proiezione - Questa opzione proietta gli oggetti sul piano principale, in modo che PowerShape possa calcolare come eseguire il morfismo delle superfici.

   Per comprendere appieno questa opzione, occorre sapere la modalità di morfismo degli oggetti.

   Il piano principale è selezionato scegliendo uno dei pulsanti della barra di Stato. Ad esempio, se si desidera selezionare il piano principale, selezionare il pulsante con X su di esso. Se non sono presenti piani di lavoro nel modello, viene usato automaticamente il piano di lavoro Assoluto.

   Usa riferimento - (Disponibile solo se si usa il metodo con curve chiuse e l'opzione In proiezione è attiva). Ciò consente di selezionare l'asse di riferimento usato per calcolare i punti corrispondenti nella curva di riferimento. Quando si usa un morfismo a curva chiusa, si consiglia di usare un asse di riferimento se l'oggetto da sottoporre a morfismo giace principalmente all'interno della curva. Fare clic sul pulsante per visualizzare la finestra di dialogo Direzione. Usare questa finestra di dialogo per selezionare l'asse.

   Vedere Sposta punti usando il metodo di morfismo a due punti per informazioni sulla modalità di morfismo degli oggetti.

5. Selezionare l'opzione Smorzamento. Ciò decide di quanto i punti nelle superfici selezionate si spostano mentre ci si allontana dalla curva di riferimento. Se i punti da sottoporre a morfismo giacciono sulla curva di riferimento, essi si spostano sul punto corrispondente nella curva di controllo a prescindere dall'opzione di smorzamento. I punti che non giacciono su una curva di riferimento si spostano secondo l'opzione di smorzamento selezionata.

   Sono disponibili le seguenti opzioni:

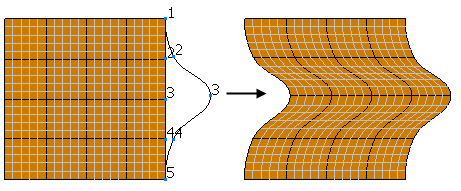

   Nessuno - I punti sono spostati secondo la distanza tra i punti corrispondenti sulle due curve.

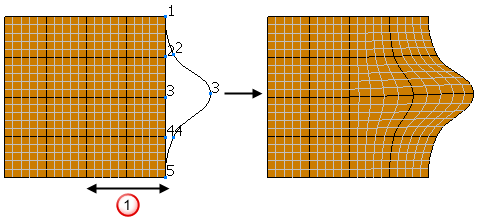

   Distanza - I punti sono spostati a seconda della distanza dal punto corrispondente sulla curva di riferimento .

   Se la distanza è inferiore al valore fornito nella casella Limite, un punto si sposta secondo la distanza definita dai suoi punti corrispondenti sulle due curve e la scala Smorzamento. Quanto più vicina è la distanza al valore fornito nella casella Limite, tanto meno si sposterà il punto.

   Se la distanza è pari o maggiore del valore fornito nella casella Limite, i punti non si sposteranno.



   Curva o Superficie - I punti si spostano a seconda della distanza dal loro punto corrispondente sulla curva di riferimento e la distanza dal punto più vicino sulla curva o superficie di delimitazione selezionata.

   Quanto più vicina è la distanza al curva o superficie di delimitazione, tanto meno si sposterà il punto. Oltre la curva o superficie selezionata i punti non si spostano. La curva o la superficie non devono attraversare la curva di riferimento.



   L'elaborazione delle opzioni Curva e Superficie impiega più tempo e deve essere svolta solo quando altre opzioni non producono la soluzione desiderata.

6. Selezionare una blend nell'elenco a discesa. Per tutti i tipi di smorzamento diversi da Nessuno, è possibile definire la modalità in cui la forma della regione oggetto di morfismo si fonde negli elementi circostanti utilizzando le seguenti opzioni:

   Quartico - L'opzione di default. Offre una blend e una giunzione levigate con gli elementi circostanti e una forma levigata mentre attraversa la curva di riferimento. Questa opzione dovrebbe dare il risultato corretto nella maggior parte dei casi.



   Cubico - Offre una blend a forma di S con una giunzione levigata con gli elementi circostanti, e una forma levigata mentre attraversa la curva di riferimento.



   Le opzioni Quartico e Cubico offrono risultati molto simili, per cui è meglio provare ogni opzione a turno e usare quella che produce la soluzione migliore per il modello.

   Parabolico - Varia uniformemente con gli elementi circostanti, ma arriva a un picco aguzzo presso la curva di riferimento.



   È idoneo quando la curva di riferimento giace su un bordo aperto del modello, altrimenti un bordo aguzzo sarà prodotto lungo la curva.

   Lineare - Varia in una linea diritta dal massimo della curva di riferimento a zero al limite. Di conseguenza, il morfismo non si fonde in modo uniforme con gli elementi circostanti.



   È idoneo se l'intera superficie è sottoposta a morfismo, oppure se è presente una curva di delimitazione definita lungo una discontinuità sul modello.

7. Selezionare Selezione smorzamento se si ha selezionato Curva o Superficie quale opzione di smorzamento. Selezionare l'oggetto desiderato.
8. Inserire il limite. Questa è la distanza usata dall'opzione Distanza nell'elenco Smorzamento.
9. Selezionare la scala di smorzamento se si ha selezionato la distanza quale opzione di smorzamento. Ciò controlla il grado di rapidità in cui la forma cambia mentre ci si allontana dalla curva di origine. È possibile impostare un valore tra 0,05 (modifica rapida) e 0,5 (modifica lenta).

   Lo smorzamento definisce la frazione della distanza di delimitazione a cui la distorsione è dimezzata.
