Creazione di quote ordinate

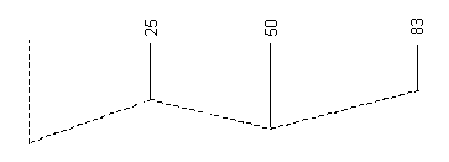

Le quote ordinate sono create lungo un asse del piano principale del piano di lavoro corrente. Tali quote misurano le distanze da un'origine comune. Un esempio è visualizzato qui di seguito. Si prega di notare che non è tracciata alcuna linea direttrice:

Punto di origine

Nota: Le linee tratteggiate sono disegnate per fini illustrativi e non sono visualizzate quando si creano quote ordinate.

Per creare una quota ordinata:

1. Fare clic sulla scheda Annotazione > pannello Quota > Multiplo > Ordinata.

   È visualizzata la barra degli strumenti Quota. Essa può essere usata per modificare attributi delle nuove quote, come il testo di annotazione.

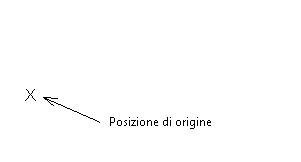

2. Fare clic per posizionare l'origine della quota ordinata:



3. Fare clic per specificare la posizione da quotare.

   Una linea a elastico è attaccata dal punto base al cursore del mouse:

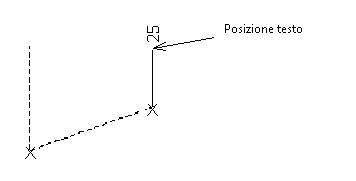

4. Spostare il cursore e fare clic per specificare la posizione dell'annotazione e aggiungere la quota.

   Una quota verticale od orizzontale è creata a seconda di dove si inserisce la posizione del testo dell'annotazione. Quote orizzontali e verticali possibili sono visualizzate quando si sposta il mouse.

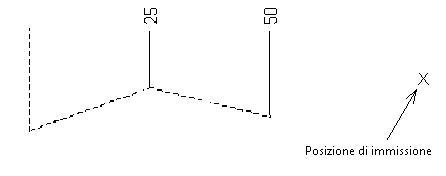

   Nel nostro esempio, immettiamo la seguente posizione testo:



   L'orientamento di questa quota determina quello di tutte le altre quote nella quota ordinata di questa serie.

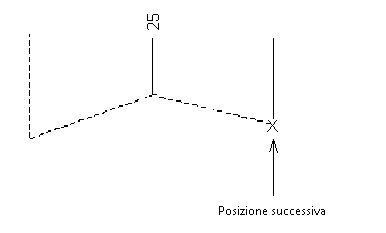

5. Fare clic per specificare una posizione per la quota successiva.

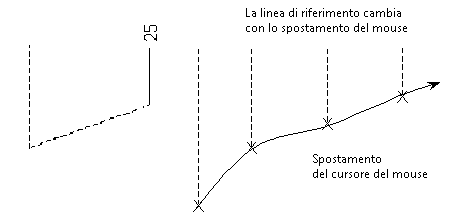

   Una linea di riferimento a elastico è attaccata al cursore del mouse. Mentre si sposta il mouse, essa varia:



   Un'estremità della linea di riferimento resta in linea con la posizione del testo:



   Quando si immette la quota, è visualizzato il valore:

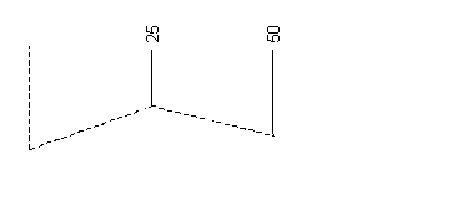

   Il testo della nuova quota è centrato automaticamente con quello della prima quota.

   Se non si desidera testo centrato, deselezionare l'opzione Testo centrato alla pagina Drafting > Quote > Annotazione della finestra di dialogo Opzioni, e fare clic per specificare una posizione di testo.

   Se il testo della nuova quota è troppo vicino al testo della quota precedente, la sua linea direttrice è creata automaticamente con un gomito



   È possibile impostare il tipo di gomito nella pagina Drafting > Quote> Linee della finestra di dialogo Opzioni.

6. Continuare a fare clic per specificare le posizioni per completare le quote:



   Con Testo centrato selezionato, ogni nuova quota necessita di un solo clic del mouse.



7. Per terminare la creazione di quote ordinate, fare clic su nella barra degli strumenti Accesso rapido.
