Utilizzare l'opzione Profilo massimo di rivoluzione per creare profili ruotati di modelli in PowerShape. Questo metodo supporta la funzionalità di rotazione in PowerMill.
Per creare un profilo massimo di rivoluzione:

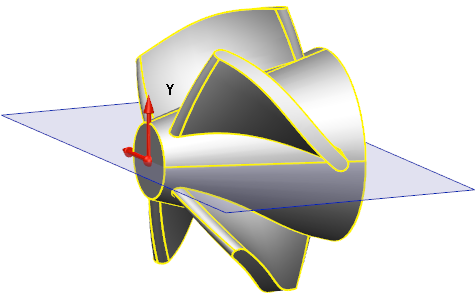

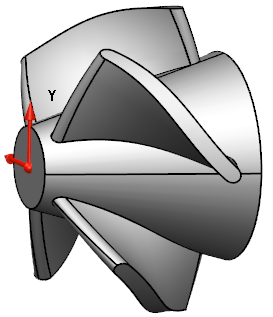

- Selezionare il modello da cui sarà creato il profilo massimo di rivoluzione, ad esempio:
- Fare clic sulla scheda Wireframe > riquadro Da selezione > Profilo massimo di rivoluzione.

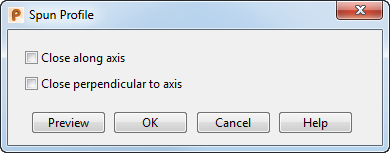

È visualizzata la finestra di dialogo Profilo massimo di rivoluzione:
ed è visualizzato il piano principale attorno al quale sarà ruotato il modello:
In questo esempio, il piano principale è Z.
È possibile modificare il piano principale attorno a cui è ruotato il modello su qualsiasi asse di un piano di lavoro locale o globale e visualizzare l'anteprima di elementi multipli.
- Modificare il piano principale su X e fare clic su Anteprima per visualizzare un'anteprima del profilo massimo di rivoluzione:

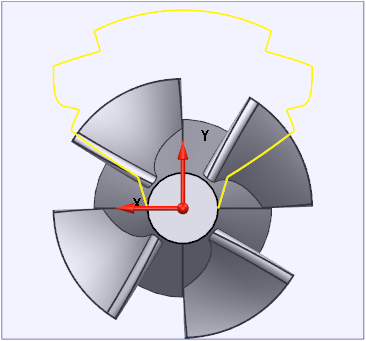

La curva del profilo massimo di rivoluzione è visualizzata in giallo.
- Se necessario, selezionare il modo in cui il profilo massimo di rivoluzione è chiuso tra le opzioni seguenti:
- Chiudi lungo l'asse - per chiudere la curva lungo l'asse del piano principale:
- Chiudi perpendicolare all'asse - per chiudere la curva perpendicolare all'asse del piano principale:
- Selezionare entrambe queste opzioni per chiudere la curva sia lungo l'asse, sia perpendicolare al suddetto:
- Chiudi lungo l'asse - per chiudere la curva lungo l'asse del piano principale:
- Fare clic su OK per accettare le modifiche e chiudere la finestra di dialogo, oppure fare clic su Annulla per annullare le modifiche non applicate e chiudere la finestra di dialogo.
