Creazione di una curva proiettata

È possibile creare curve composte proiettando diversi oggetti wireframe o bordi evidenziati su:

• Superfici, solidi, mesh e componenti.
• Il piano principale.

Per creare curve composte proiettate:

1. Selezionare gli oggetti wireframe o i bordi evidenziati e gli oggetti su cui proiettare. Se non sono selezionate superfici, solidi, mesh o componenti, gli oggetti wireframe o i bordi evidenziati sono proiettati sul piano principale.

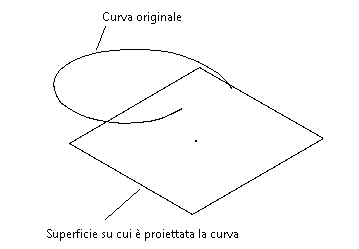

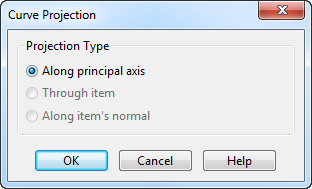

2. Fare clic sulla scheda Wireframe > riquadro Da selezione > Curva proiettata per visualizzare la finestra di dialogo Proiezione curva:



3. Usare la finestra di dialogo per selezionare uno dei seguenti tipi di proiezione e creare la curva:

   Lungo l'asse principale - Proietta il wireframe lungo l'asse principale sugli oggetti selezionati.





   Se non sono selezionate superfici, solidi, mesh o componenti, gli oggetti wireframe sono proiettati sul piano principale.

   Attraverso l'elemento - (Valido solo quando sono selezionate superfici, solidi, mesh o componenti). Proietta il wireframe attraverso gli oggetti lungo l'asse principale. Una nuova curva è creata su ogni superficie toccata dal wireframe.

   Lungo la normale dell'elemento - (Valido solo quando sono selezionate superfici, solidi, mesh o componenti). Proietta il wireframe sugli oggetti selezionati lungo le normali alla superficie.

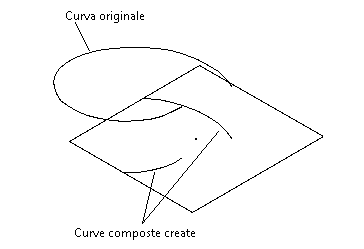

4. Fare clic su OK. Le curve composte sono create laddove sono proiettati gli oggetti wireframe.

   Le nuove curve composte dipendono dalle superfici sottostanti se proiettate su oggetti.
