Ruota - Specificare l'asse di rotazione utilizzando due punti

Usare l'opzione nella barra degli strumenti Ruota per specificare l'asse di rotazione utilizzando due punti.

1. Selezionare la faccia da ruotare.



2. Fare clic sulla scheda Modifica > pannello Trasforma > Ruota per visualizzare la barra degli strumenti Ruota.
3. Fare clic su .

   La barra degli strumenti è aggiornata per riflettere la selezione.

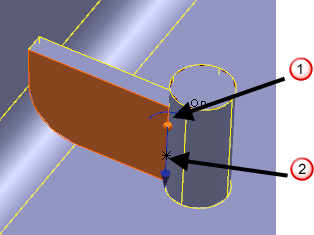

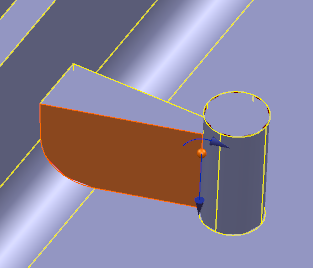

4. Fare clic su due punti per definire l'asse di rotazione. Ad esempio, selezionare e . La strumentazione visualizzata indica l'asse di rotazione:

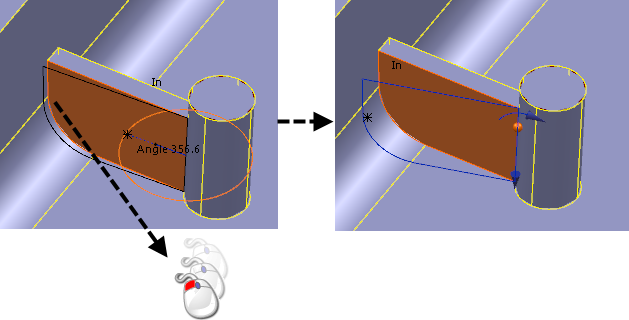

5. inserire un valore nella barra degli strumenti per specificare l'angolo, oppure fare clic e trascinare la faccia come mostrato qui di seguito:



6. Rilasciare il tasto del mouse quando la faccia è nella posizione desiderata.
7. Fare clic su per ruotare la faccia e aggiornare tutta la geometria associata.



8. Fare clic su per chiudere la barra degli strumenti.
