Revisione dei risultati dell'analisi dei sistemi

Dopo aver eseguito un'analisi dei sistemi, è possibile rivedere i risultati esaminando il rapporto o i risultati nel modello analitico.

Revisione dei rapporti

Per visualizzare i rapporti, aprire il Browser di progetto e scorrere fino a Rapporti > Report di analisi.

In Revit viene creato automaticamente un rapporto di analisi con indicazione di data e ora dopo l'esecuzione di ogni analisi dei sistemi. I rapporti vengono salvati in una sottocartella denominata nome modello_Rapporti, nella cartella in cui è salvato il modello. Se non si dispone dell'accesso alla cartella in cui si trova il modello o se si esegue l'analisi in un nuovo modello che non è stato salvato, il rapporto viene salvato nella cartella Documenti.

Nota: Il rapporto viene salvato come file separato dal modello di Revit, pertanto non verrà incluso automaticamente se si condivide il modello con un altro utente, lo si sposta in un'altra posizione o lo si elimina. Di conseguenza, viene visualizzato il messaggio di avviso: "Impossibile trovare il rapporto selezionato nel percorso specificato".

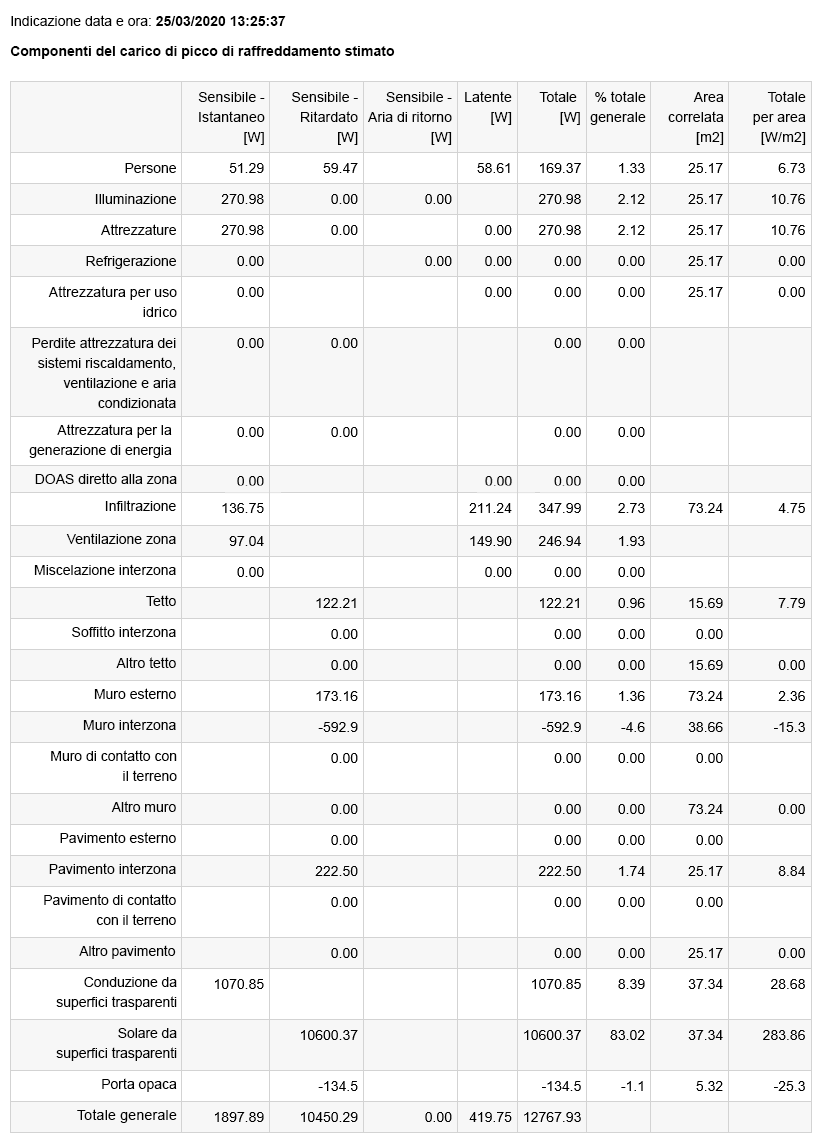

Nel rapporto, è possibile utilizzare il sommario per trovare una sezione specifica del rapporto. Ad esempio, il riepilogo dei carichi dei componenti della zona contiene informazioni sul dimensionamento del riscaldamento e del raffreddamento per ogni vano analitico. Di seguito è riportato un esempio di carico di raffreddamento di picco per un vano. In questo esempio, il carico totale è 12768W.

Nota: Il rapporto visualizza le unità metriche o imperiali ed è controllato dall'unità Lunghezza nella finestra di dialogo Unità di misura.

Revisione dei risultati nel modello analitico

Oltre al rapporto generato dopo un'analisi, le richieste di picco di riscaldamento, raffreddamento e flusso d'aria vengono impostate come proprietà in ogni vano analitico. Nel seguente esempio è mostrato lo stesso carico di raffreddamento evidenziato nella sezione del rapporto precedente.

Nota: È possibile pianificare le richieste di carico di picco per un riepilogo delle richieste di carico dei vani analitici.
