端子の挿入

端子の文字列を挿入し、注釈を付けるには、[複数挿入]ツールを使用します。

端子の挿入

1. プロジェクト マネージャで AEGS がアクティブなプロジェクトでない場合は、AEGS を右クリックして[アクティブ化]を選択します。
2. プロジェクト マネージャで AEGS をダブルクリックして、図面リストを展開します。
3. プロジェクト マネージャの[プロジェクト図面リスト]で、AEGS05.dwg をダブルクリックします。
4. [回路図]タブ[コンポーネントを挿入]パネル[複数挿入]ドロップダウン[複数挿入(アイコン メニュー)]の順にクリックします。 検索
5. [コンポーネントを挿入: JIC 回路図シンボル]ダイアログ ボックスで[端子/コネクタ]をクリックします。
6. [JIC: 端子、コネクタ]ダイアログ ボックスで、[円端子番号表示]ボタンをクリックします。
7. プロンプトに対して、次のように操作します。

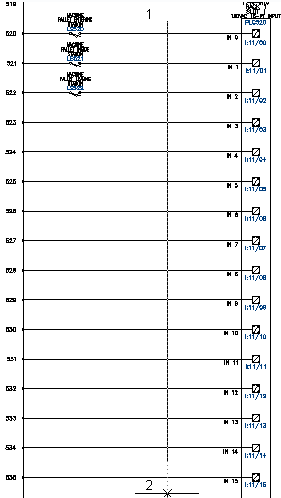

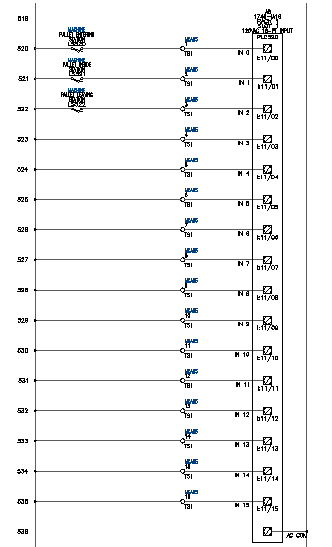

   複数コンポーネント挿入、開始点:  ライン リファレンス 520 で配線の上を選択します(1)。

   複数コンポーネント挿入、開始点: 次の点:

   ライン リファレンス 535 で配線の下を選択し(2)、クリックしてコマンドを終了して、右クリックして端子を追加します。


8. [このまま保持しますか?]ダイアログ ボックスで、[これを保持]を選択します。

   [OK]をクリックします。

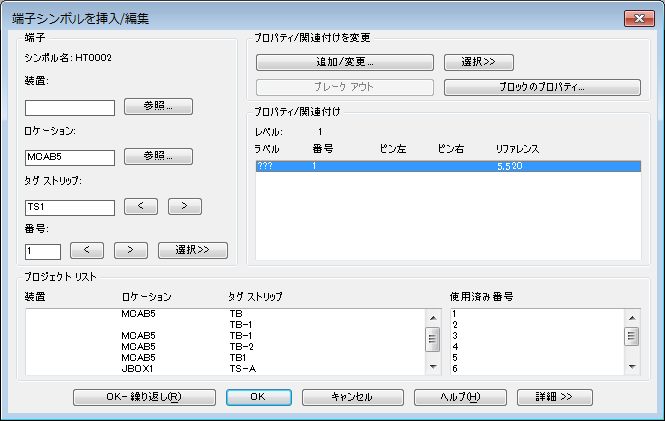

9. [端子シンボルを挿入/編集]ダイアログ ボックスの[端子]領域で、次のように指定します。

   位置:  MCAB5

   タグ端子台:  TS1

   番号:  1


10. [OK]をクリックします。
11. [このまま保持しますか?]ダイアログ ボックスで、次のように選択します。

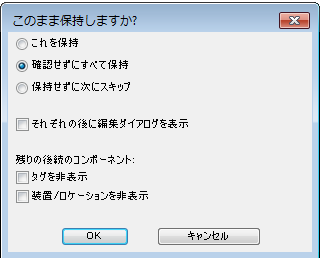

12. [OK]をクリックします。
