リード スタイル タブ

ダイレクト － 始点から輪郭に、直線で移動します。

－ 始点 － 輪郭

輪郭への円弧状のアプローチには、4 つのスタイルがあります。

次のオプションがあります。

涙(ティアドロップ):	弾丸(ブレット):
円弧:	U 形状:

スタイル ドロップダウン リストからオプションを選択して、リード移動の直径 を入力します。

始点 輪郭 直径

輪郭からのランプ オフには、同じ直径の円弧が使用されます。その後、ワイヤーは始点に戻ります。

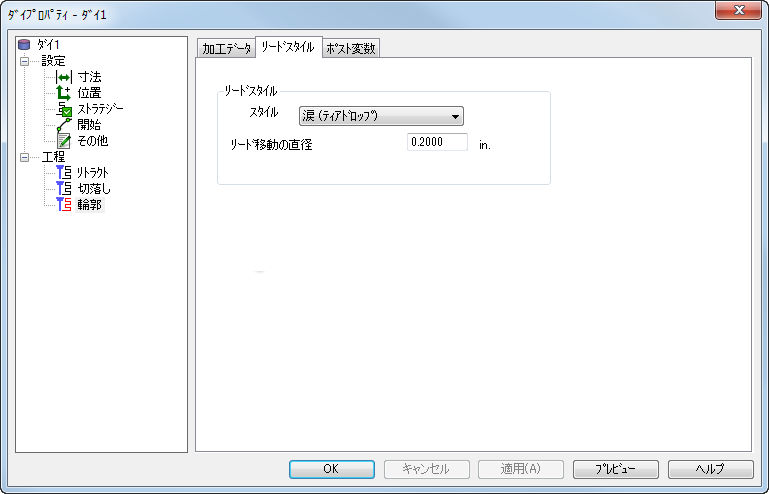

Wire EDM の フィーチャープロパティ ダイアログの リード スタイル タブを使用して、ワイヤー フィーチャーのリード移動を編集します。

このタブは、テーパーなしの 2 軸フィーチャーで利用可能となります。

スタイル － 工程のリードインとリードアウトには、複数のオプションがあります。
