サイド フィーチャーまたはフェース フィーチャーを使用して、「開いたポケット」をストックの外側から加工することができます。これにより、不要なプランジを削減し、工具の磨耗を抑えることができます。

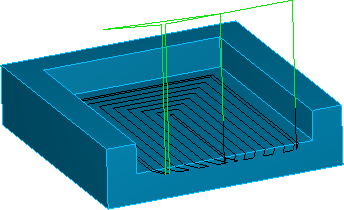

ポケット フィーチャーを使用する開いたポケット:

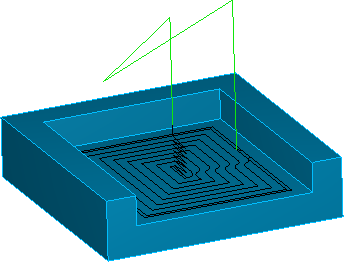

サイド フィーチャーを使用する開いたポケット:
次の方法でフェースフィーチャーを作成して、開いたポケットをストックの外側から加工します。
- 新規フィーチャー ウィザードの フェース または サイド を選択します。
- フィーチャー認識で抽出 を選択します。
- 次へ をクリックします。
- フェース フィーチャーの場合、ポケットの水平サーフェスを選択します。
サイド フィーチャーの場合は、ポケットの垂直側面サーフェスを選択します。
- 完了 をクリックします。
- フィーチャープロパティ ダイアログ、寸法 タブの 荒加工パス を選択して、荒加工を追加します。
- ステップオーバー のタイプを、Vortex か NT ジグザグ に指定します。
- OK をクリックして、フィーチャー プロパティ ダイアログを閉じます。
