家屋接続を作成するには

[家屋接続作成]ワークフローを使って、生成された直線の管、またはユーザが作成する管でメイン 管に家屋接続を接続します。

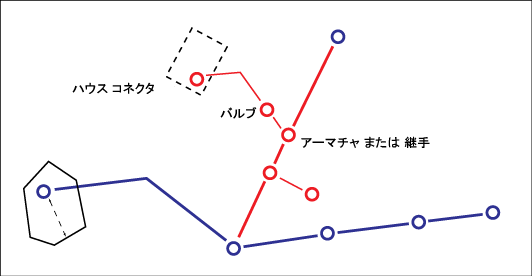

メイン 管上のアーマチャ(電機子)を、ハウス接続がメイン 管に取り付けられている位置でディジタイズして、バルブを管に追加できます。

アーマチャ(電機子)を作成しない場合は、ハウス接続がメイン 管に取り付けられている位置に、システムが継手を作成します。この動作はフィーチャ ルールによって制御されます。「フィーチャ ルール: 開始と終了のノードを作成」を参照してください。

1. [インダストリ モデル エクスプローラ]で、[ワークフロー エクスプローラ]アイコンをクリックします。
2. [家屋接続作成]を右クリックします。
3. [実行]をクリックします。
4. 参照レコードがある場合は、それを指定します。
5. [ハウス コネクタからメイン管に配管]の下で、[直線管]または[管のディジタイズ]を選択します。

   [直線管]を選択した場合は、図面でメイン 管を選択するようプロンプトが表示されます。接続はメイン 管への正射影として作成されます。

6. アーマチャ(電機子)とバルブのどちらをメイン 管に追加するかを指定します。
7. [OK]をクリックします。
8. プロンプトに従います。
9. [Esc]を押してワークフローを終了します。

   ジオメトリの作成を終えると、フィーチャ クラス フォームが表示されるので、属性データを追加できます。
