2 つの点の距離を使用して点を指定するには

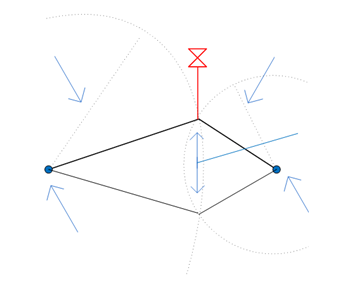

distance/distance コマンドを使用すると、2 つの点、および新しい点までの 2 つの距離を使用して新しい点を計算できます。

1 番目の点と距離を選択してから、2 番目の点と距離を選択します。2 つの交点から 1 つを選択して、新しい点を作成します。

2 つの既存点からの距離を使用して点を指定するには

1. [ホーム]タブ [作成]パネル [COGO]ドロップダウン [COGO 入力]をクリックします。
   • Distance/Distance ルーチンを割り込みで使用するには、コマンド(PLINE または ARC など)を開始してから、‘mapcogo と入力します。
2. [COGO 入力]ダイアログ ボックスで、距離/距離ルーチンを選択します。
3. 1 番目の点の座標を入力するか、 をクリックして、マップ上またはデータ テーブル内で点を選択します。
4. 1 番目の点からの距離を選択します。 をクリックして、マップ上で距離を指定します。
5. 2 番目の点と距離について、手順 3 ～ 5 を繰り返します。
6. [計算]をクリックします。AutoCAD Map 3D toolset は、新しい点を計算し、その点をマップにプレビューします。[画面移動]ボタンをクリックし、新しい点に画面を移動します。交点がない場合、[結果]ボックスはシェーディングされ、「交差が見つかりません!」というメッセージが表示されます。
   注:

   [座標ジオメトリの設定]ダイアログ ボックスの[3D データ入力のプロンプトを表示]オプションをオンにしている場合、高度値を[COGO 入力]ダイアログ ボックスの[結果]セクションで入力できます。

7. 必要な交点を選択してから、[点を作成]をクリックします。
