線分からの距離とオフセットを使用して点を指定するには

既存の線分からの距離とオフセットを使用して点を指定できます。線分を選択し、始点からの距離を入力し、線分の両側のオフセットを入力します。

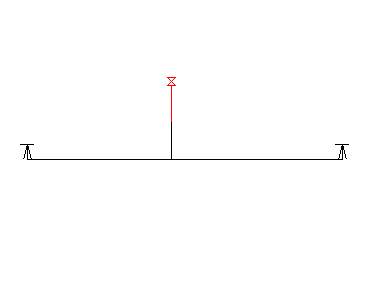

線分、線分の始点からの距離、オフセットの距離を選択します。

線分からの距離とオフセットを使用して点を指定するには

直交/オフセットコマンドは、割り込みコマンドとして機能しません。使用できるのは、[COGO 入力]ダイアログ ボックスからのみです。

1. [ホーム]タブ [作成]パネル [COGO]ドロップダウン [COGO 入力]をクリックします。
   • Orthogonal/Offset ルーチンを割り込みで使用するには、コマンド(PLINE または ARC など)を開始してから、‘mapcogo と入力します。
2. [COGO 入力]ダイアログ ボックスで、直交/オフセット ルーチンを選択します。
3. 線分の始点と終点の座標を入力するか、 をクリックして、マップ上で線分を選択します。
4. 始点からの距離を入力するか、 をクリックして、マップ上で距離を指定します。
5. 2 番目の点と距離について、手順 3 ～ 4 を繰り返します。
6. [計算]をクリックします。AutoCAD Map 3D toolset は、新しい点を計算し、その点をマップにプレビューします。[画面移動]ボタンをクリックし、新しい点に画面を移動します。
   注:

   [座標ジオメトリの設定]ダイアログ ボックスの[3D データ入力のプロンプトを表示]オプションをオンにしている場合、高度値を[COGO 入力]ダイアログ ボックスの[結果]セクションで入力できます。

7. [点を作成]をクリックします。
