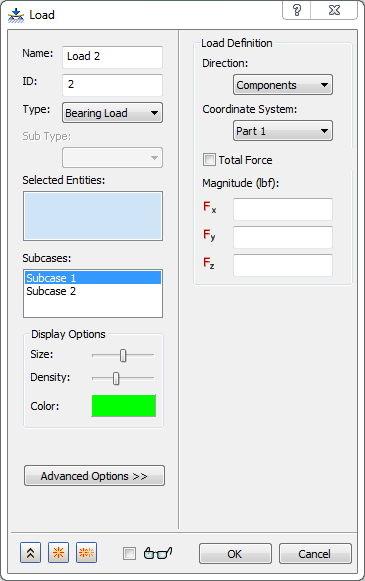

[タイプ]を[軸受荷重]に設定した場合、ダイアログ ボックスは下の図のように表示されます。

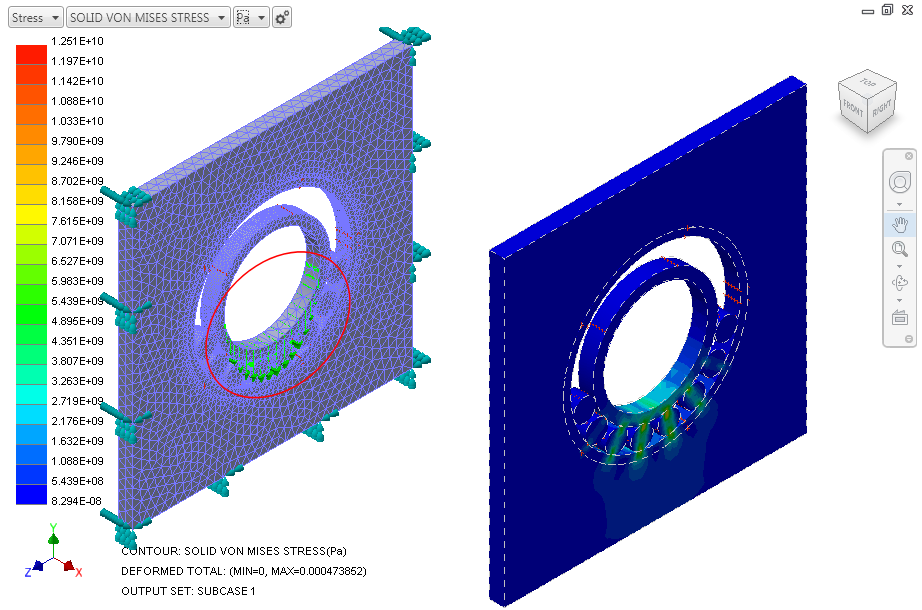

軸受荷重は、シャフトと軸受またはブッシュ間の接触領域で発生する一般的な圧縮荷重の分布を表します。

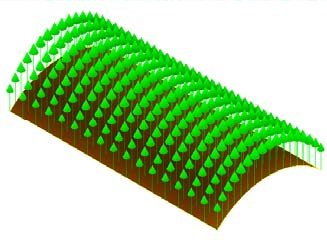

軸受荷重は、円柱状サーフェスにのみ適用することができます。サーフェスは、360 度の完全円柱にする必要はなく、円柱の一部でもかまいません。また、サーフェスが CAD ベースのモデル、手動で作成したモデル、または構造メッシュに属している場合もあります。
|
|
|
| 完全な(360 度の)円筒状の表面にかかる軸受荷重 | 半分の(180 度の)円筒状の表面にかかる軸受荷重 | 180 度未満の円筒状の表面にかかる軸受荷重 |
