新しい材料の向き

このオプションで、シェル要素を持つ面での材料の向きが指定できます。

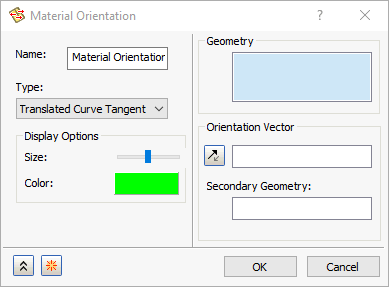

パーツツリーまたはアセンブリツリーから、右クリックで[解析] > [新規] > [材料の向き]を選択します。下の図のように[材料の向き]ダイアログボックスが開きます。

サーフェス上の材料の向きを指定するには、次の 8 つのオプションがあります。[タイプ]プルダウンメニューをクリックして、次の方法から選択します。

Autodesk Inventor Nastran では、[ジオメトリ]セクションでシェルメッシュを持つサーフェスを選択できます。

[表示オプション]では、材料の方向ベクトルのサイズと色を変更できます。

以下のページでは、[タイプ]プルダウンメニュー内の異なる向きの定義方法をさらに詳細に説明します。

複合材料解析では、ゼロ角度の層は、材料の向きに位置合わせされていることを意味します。
