パラメータ

すべてのパラメータに関しては、『Autodesk Nastran リファレンス マニュアル』を参照してください。

[スタート] [すべてのプログラム] Inventor Nastran 20xx] [Nastran] [Autodesk Nastran リファレンス マニュアル]

リファレンス マニュアルのセクション 2 に、異なるパラメータがすべて記載されています。

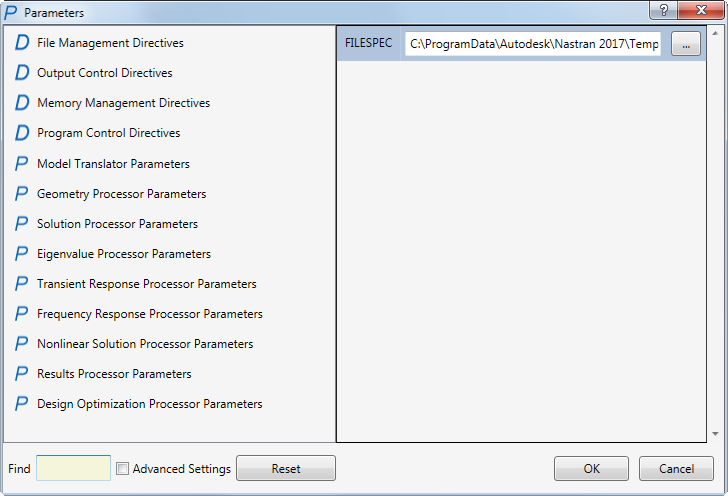

[パラメータ]ダイアログ ボックスにアクセスするには、Autodesk Nastran モデル ツリーの[モデル]ブランチにある[パラメータ]をダブルクリックするか、[パラメータ]を右クリックしてコンテキスト メニューから[編集]を選択します。

• [詳細設定]: このオプションを使用して、高度なパラメータと指示を表示できます。オプションをオフにした場合は非表示になり、基本のパラメータと指示のみが表示されます。

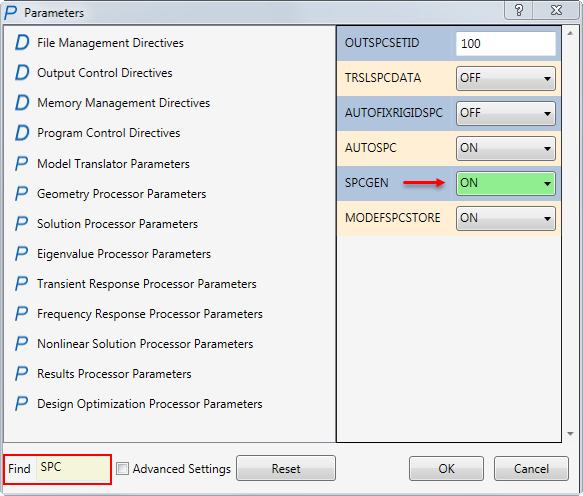

• [検索]: この入力フィールドは特定のパラメータを探すのに役立ちます。パラメータ名の一部を入力します(たとえば、バー要素関連のパラメータを探すには「BAR」と入力し、単点拘束関連のパラメータを探すには「SPC」と入力します)。見つかったパラメータが右のフレームに一覧表示され、次の 2 つの操作のうちいずれかを実行できます。
  • 入力フィールド、またはパラメータ名の右にあるドロップダウン メニューを使用して、パラメータを変更します。既定値から変更した項目はすべて、関連する入力フィールドによって示されるか、ボタンが緑色になることで示されます。

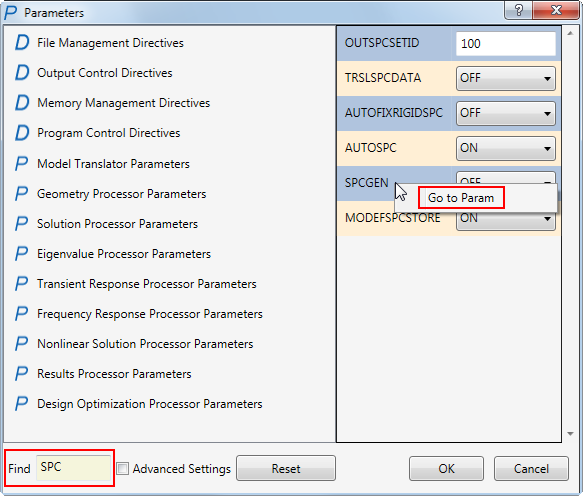

  • パラメータを右クリックし、コンテキスト メニューから[Go to Param]をクリックします。

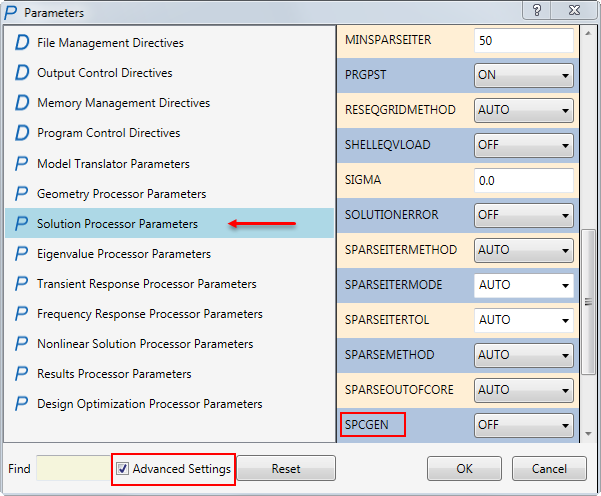

    この操作によって、パラメータまたは指示の全一覧内にある対象の項目が表示されます。必要に応じて、[詳細設定]オプションが自動的にアクティブになります(対象の項目が高度なパラメータまたは指示の場合)。



• [リセット]: パラメータと指示に加えたすべての変更を取り消して既定値に戻すには、このボタンをクリックします。[リセット]ボタンでは、現在アクセス中の[パラメータ]ダイアログ ボックスで実行したオーバーライドだけでなく、すべてのオーバーライドがクリアされます。
• [OK]: 指定したパラメータまたは指示に加えた変更を適用し、[パラメータ]ダイアログ ボックスを閉じます。
• [キャンセル]: 現在指定しているパラメータまたは指示に加えた変更を中止して(変更を加えないまま) [パラメータ]ダイアログ ボックスを閉じます。[キャンセル]では、以前に定義した値のオーバーライドは復元されず、現在保留中の変更のみがキャンセルされます。
