剛体モーション(陽解法)

この荷重タイプを使用して、時間とともに変化する変位および回転を剛体に強制します。SPCR 入力を使用して、一定の変位または回転を剛体に強制することができます。

一般的に、時間ゼロでの初期変位をゼロ以外にすることは推奨されません。動的陽解法解析で、瞬間的にゼロ以外の境界条件が適用されると、モデルに非常に強い衝撃が加わります。変位が十分大きい場合は、初期変位によって最初の増分で要素を反転させることができます。

剛体モーション(陽解法)をソリッド理想化に適用するには

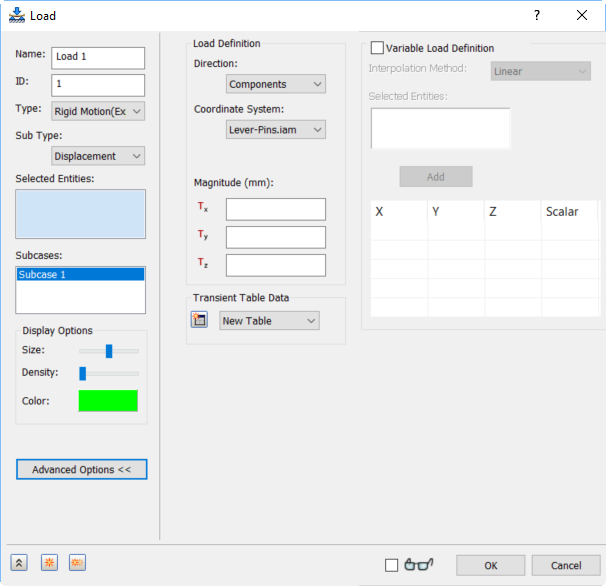

1. 剛体モーション(陽解法)を[荷重]の[タイプ]メニューから選択します。
2. ボディの上にマウスを重ね、右クリックして[他を選択]をクリックします。関連するボディ、面、エッジのリストが表示されます。
3. 荷重を適用するソリッド ボディを選択します。
