領域切削 Z 高さダイアログ

領域切削 Z 高さ ダイアログを使用し、荒加工の実行中にモデルのスライスが行われる Z 高さを指定します。

領域切削 Z 高さダイアログは、領域切削ストラテジーの Z 方向削り込み量を手動で指定する際に をクリックして表示します。

このダイアログには、以下のオプションが表示されます。

定義方法 － Z 高さの指定方法を選択します。

• 数 － 定義された Z 高さ数でブロックを均等に分割し、最下部の Z 高さがブロックの底部になるようにします。Z 高さのリストで として表示されます。
• Z 方向削り込み量 － ブロック上部で Z 高さを作成し、Z で定義した高さに削り込みます。最終 Z 高さはブロック下部です。Z 高さのリストで として表示されます。
• Z 方向削り込み量 の定義は、既存の Z 高さを考慮します。これにより、Z 高さの最適なセットをより速やかに作成することができます。PowerMill は既存の Z 高さのペアを確認し、その間に最少数の Z 高さを追加します。これにより、高さ間の Z 方向削り込み量は、指定された Z 方向削り込み量 以下になります。
• 値 － 指定した高さに Z 高さを追加します。Z 高さのリストで として表示されます。
• 中間 － 既存の Z 高さ間に Z 高さを追加します。Z 高さのリストで として表示されます。
• 平坦 － モデルの平坦領域を識別し、当該領域に Z 高さを作成します。Z 高さのリストで として表示されます。

－ Z 高さの数、距離、値を入力します。

均等 Z 方向削り込み量 - オンすると、すべての加工レベルが等間隔になり、Z 方向削り込み量が最大値になります。オフにすると、連続する加工レベル間の差は、ブロック下部にある最後のレベルを除いて、すべてのレベルで Z 方向削り込み量になります。

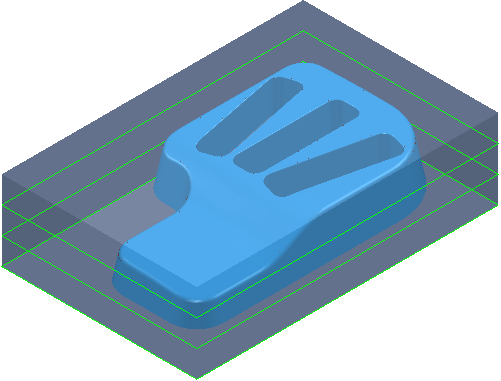

均等 Z 方向削り込み量 － 選択解除

Z 方向削り込み量 が 20 の場合、Z 高さは、15、-5、および -10 になります。

Z 方向削り込み量は、ブロック下部にある最後のレベル (この場合の Z 方向削り込み量 は 5) を除いて、すべてのレベルで指定した量 (この場合は 20) です。

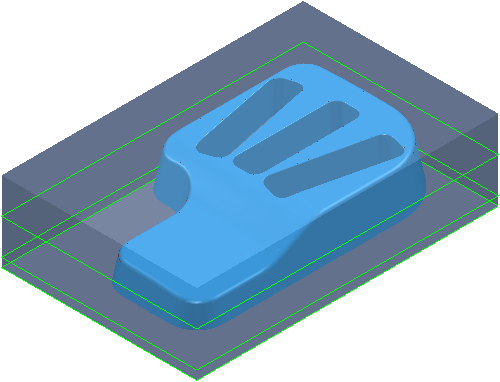

均等 Z 方向削り込み量 － 選択

Z 方向削り込み量 が 20 の場合、Z 高さは、20、5、および -10 になります。このため、有効な Z 方向削り込み量は 15 です。

• Z 方向削り込み量はすべてのレベルで同じですが、指定した量であるとは限りません。この場合、PowerMill の Z 方向削り込み量 は、20 ではなく 15 です。このオプションは、定義方法 から Z 方向削り込み量 を選択した場合のみ有効になります。
• 計算 － Z 高さの値を計算します。

参照 － 別のエンティティからの Z 高さを追加、または、削除を行います。

• エンティティタイプ選択 － Z 高さの追加、または、削除時に参照するエンティティタイプを選択します。
  • ツールパス － 別のツールパスで定義された Z 高さが追加されます。Z 高さのリスト内の参照ツールパスと同じように Z 高さを表示します。
  • バウンダリー － バウンダリーの最高ポイントと最低ポイントに Z 高さが追加されます。Z 高さのリストで として表示されます。
  • パターン － パターンの最高ポイントと最低ポイントに Z 高さが追加されます。Z 高さのリストで として表示されます。
  • フィーチャーセット － フィーチャーセットの最高ポイントと最低ポイントに Z 高さが追加されます。Z 高さのリストで として表示されます。
• エンティティ選択 － ツールパスなど、参照するエンティティを選択します。
• 動作選択 － アクティブエンティティ の参照方法を選択します。
  • 全て追加 － ツールパスのエンティティを選択すると、選択したツールパスと同じ Z 高さに Z 高さが作成されます。エンティティがツールパス以外の場合は、このエンティティの最高ポイントと最低ポイントに Z 高さが作成されます。これらの Z 高さは、このツールパスで既に作成された高さに追加されます。
  • 上部追加 － ツールパスのエンティティを選択すると、選択したツールパスの最高 Z 高さと同じ Z 高さに Z 高さが作成されます。エンティティがツールパス以外の場合は、このエンティティの最高ポイントに Z 高さが作成されます。
  • 下部追加 － ツールパスのエンティティを選択すると、選択したツールパスの最低 Z 高さと同じ Z 高さに Z 高さが作成されます。エンティティがツールパス以外の場合は、このエンティティの最低ポイントに Z 高さが作成されます。
  • 全て削除 － 新しいツールパスの Z 高さからエンティティに含まれる Z 高さが削除されます。
  • 上部削除 － ツールパスのエンティティを選択すると、選択したツールパスの最高 Z 高さと同じ Z 高さで Z 高さが削除されます。エンティティがツールパス以外の場合は、このエンティティの最高ポイントで Z 高さが削除されます。
  • 下部削除 － ツールパスのエンティティを選択すると、選択したツールパスの最低 Z 高さと同じ Z 高さで Z 高さが削除されます。エンティティがツールパス以外の場合は、このエンティティの最低ポイントで Z 高さが削除されます。
  • 共有を検出 － 選択したエンティティおよびこのツールパスに共通する Z 高さを検出します。
  • 計算 － 参照エンティティから Z 高さを計算します。

選択削除 － グラフィックウィンドウで Z 高さを選択し、削除します。

• 選択モード開始 － を選択し、セクション内のその他のボタンをアクティブにします。 このボタンは、切替えボタンとして作用します。そのため、 のクリックにより、、および、 が無効になります。
• 選択 Z 高さ削除 － グラフィックウィンドウで Z 高さを選択し、 をクリックして削除します。
• 選択モード中止 － をクリックし、選択モードを中止します。 ボタンが無効になります。

  これらのオプションにより、アクティブツールパスは変更されません。新規ツールパスに対し、適切な Z 高さを作成するために、アクティブツールパスの情報を使用しているに過ぎません。

Z 高さリスト － ツールパス内の Z 高さをリスト表示します。 アイコンには Z 高さの作成方法が表示されています。

• 定義方法: 数値
• 定義方法: Z 方向削り込み量
• 定義方法: 値
• 定義方法: 中間
• 定義方法: 平坦
• 定義方法: 参照バウンダリー
• 定義方法: 参照パターン
• 定義方法: 参照フィーチャーセット
注: 参照ツールパスによって定義された Z 高さには、参照ツールパスで使用された 定義方法 が表示されます。

表示 － 領域切削ツールパスの作成に使用された Z 高さを表示します。

選択 Z 高さ削除（未選択の場合、全て削除） － 選択 Z 高さを削除します。また、未選択の場合、全 Z 高さを削除します。
