工具シャンクの作成方法

この例では、特定工具に対するシャンクの作成方法を説明します。

1. エクスプローラーで工具を右クリックします。
2. 個別の工具コンテキストメニューから 設定 を選択します。
3. 工具 ダイアログから シャンク タブを選択します。
4. シャンク コンポーネント追加 ボタンをクリックし、工具シャンクの第 1 コンポーネントを追加します。
5. 以下のように、シャンク タブの 寸法 セクションを設定します。
   1. 上部直径 － 15
   2. 下部直径 － 15
   3. 長さ － 20
6. シャンク コンポーネント追加 ボタンを再クリックし、工具シャンクの第 2 コンポーネントを追加します。
7. 以下のように、シャンク タブの 寸法 セクションを設定します。
   1. 上部直径 － 25
   2. 下部直径 － 25
   3. 長さ － 20

   個別のシャンクコンポーネントを編集するには、コンポーネント セクションでシャンクの編集対象部を選択します。選択部が薄い緑色に変化し、寸法 セクションに値が表示されます。 個別のシャンクコンポーネントを削除するには、コンポーネント セクションで削除対象コンポーネントを選択し、シャンク コンポーネント削除 ボタンをクリックします。

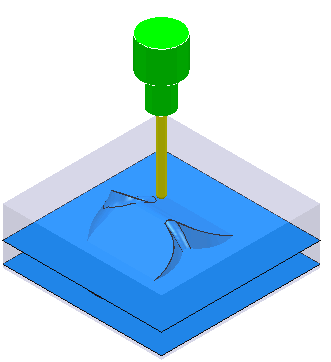

8. [閉じる]をクリックします。グラフィックウィンドウに工具、および、工具シャンクが表示されます。
