パターンから工具シャンクを作成する方法

この例では、特定工具に対するシャンクの作成方法を説明します。 シャンクプロファイルは PowerMill 外で作成され、パターンとしてインポートされます。同一の方法で、カスタマイズ工具プロファイル、ルート工具プロファイル、工具ホルダーの作成が可能です。

パターンの作成方法

1. [パターン] タブ > [作成] パネル > [パターン] をクリックし、新規パターンを作成します。
2. 個別のパターンコンテキストメニューから [挿入] > [ファイル] を選択します。これにより、パターンを開く ダイアログが表示されます。
   1. をクリックして examples フォルダーを表示し、Patterns フォルダーをクリックします。
   2. sample_shank.dgk を選択し、開く をクリックします。



シャンクの作成方法

1. 10mm の ボールエンドミル を作成します。

   ボールエンドミル ダイアログが表示されます。

2. シャンク タブを選択します。
3. パターン選択 をクリックしてから、プロジェクトに挿入したパターンを選択します。
4. 選択パターンからシャンク作成 ボタンをクリックします。

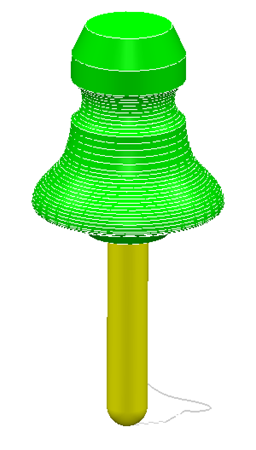

   シャンクが工具先端に追加されます。



   工具シャンクには、マイナス Y 移動を含めることができません。そのため、PowerMill は、シャンクの作成時にそれらをパターンから削除します。

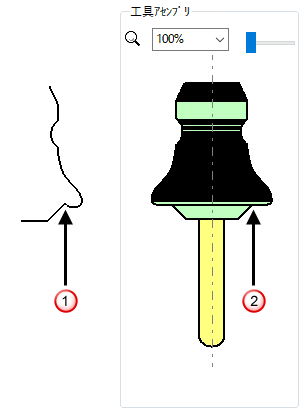

   マイナス Y 移動を持つパターン

   プラス Y 移動のみを持つパターンから作成されたシャンク
