ワイヤーフレームジオメトリからコンポジットカーブを作成する方法

この例では、ワイヤーフレームジオメトリからコンポジットカーブを作成する方法を説明します。

ここでは、examples フォルダーの 5axis_with_holes.dgk モデルから作成された編集済みバウンダリーを使用します。

1. ポイント 付近のカーブをダブルクリックし、カーブ編集 タブを表示します。



2. [カーブ編集] タブ > [作成] パネル > [カーブ] > [コンポジット] をクリックし、コンポジット カーブ作成 ツールバーを表示します。



3. ポイント 付近のカーブをクリックします。

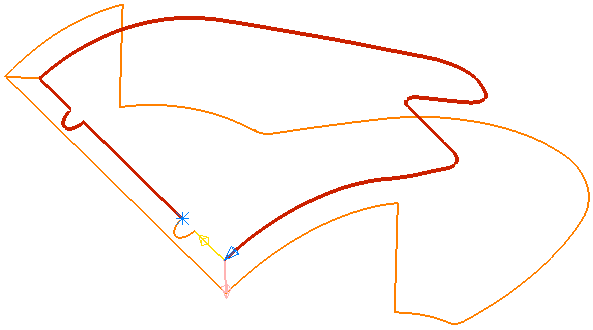

   • 赤色は、選択カーブを表します。
   • ピンク色は、自動スケッチがたどるカーブを表します。
   • 黄色は代替ルートを表します。

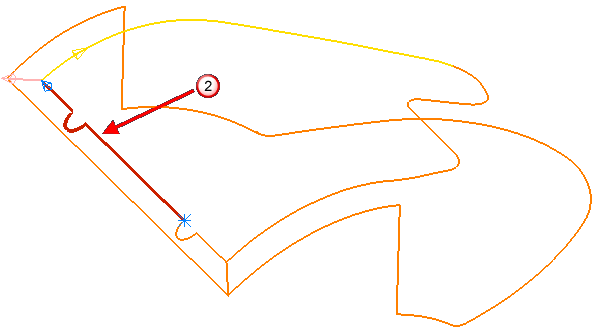

4. 黄色のカーブをクリックします。



5. 黄色のカーブをクリックします。

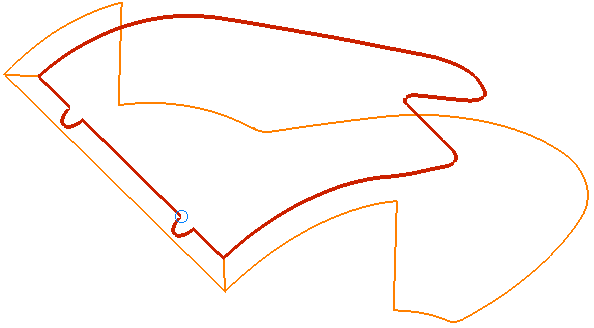

6. コンポジットカーブ作成 ツールバーの をクリックします。
7. [カーブ編集] タブ > [終了] パネル > [了解] をクリックします。

注: ステップ 3 の前に 方向 を選択すると、コンポジットカーブ作成 ツールバーの をクリックすることで、自動パスを作成することができます。
