エンベットパターンの作成例

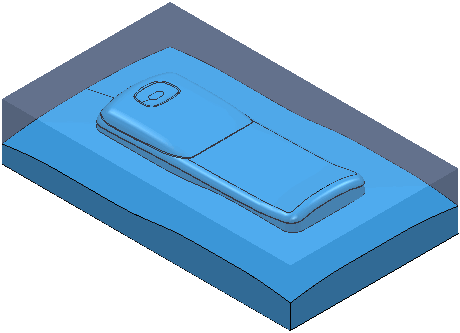

この例では、エンベットパターンの作成方法を説明します。examples フォルダーの phone.dgk モデルで、長方形 ブロック を定義します。

最初にパターンを作成してから、エンベットを行います。

1. [パターン] タブ > [作成] パネル > [パターン] をクリックします。
2. [パターン] タブ > [ファイル] パネル > [インポート] をクリックします。

   パターンを開く ダイアログが表示されます。

3. をクリックして examples フォルダーを表示し、Patterns フォルダーをクリックします。

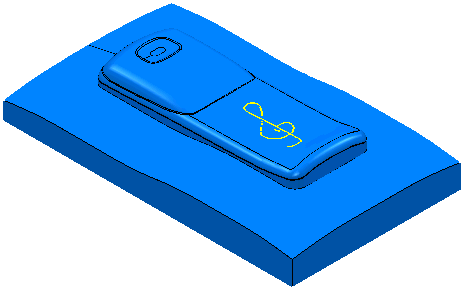

4. TrebleClef.dgk パターンを選択し、開く をクリックします。



5. カーブのエンベットを行うには、個別のパターン コンテキスト メニューから [編集] > [エンベット] を選択します。これにより、エンベットパターン ダイアログが表示されます。
6. 以下のように、エンベットパターン ダイアログを設定します。
   1. 方法 から 最近接ポイント を選択します。
   2. 距離 に 0.1 と入力します。
   3. トレランス に 0.1 と入力します。
   4. 適用 をクリックします。

   これにより、エンベットパターン が作成され、エクスプローラーで として表示されます。元のパターンも維持されます。



このエンベットパターンは、彫刻、または、コンタクトポイント ツールパスとして、エンベットパターン仕上げ加工ツールパスで使用することができます。
