工具角度を固定する

工具のアジマス角度またはエレベーション角度を固定するには、工具軸 ダイアログの 定義 タブにある 固定角度 領域を使用します。

• 固定角度 － アジマス、または、エレベーション 角度の固定を指定します。このオプションの効果を確認するには、[ツールパス] タブ > [表示] パネル > [表示] > [工具軸] をクリックします。

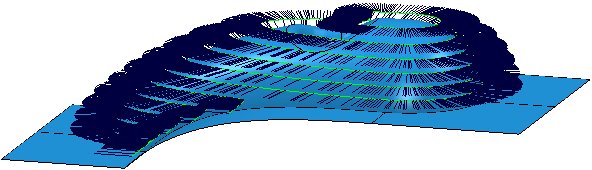

  工具軸 － 垂直、固定角度 － なし

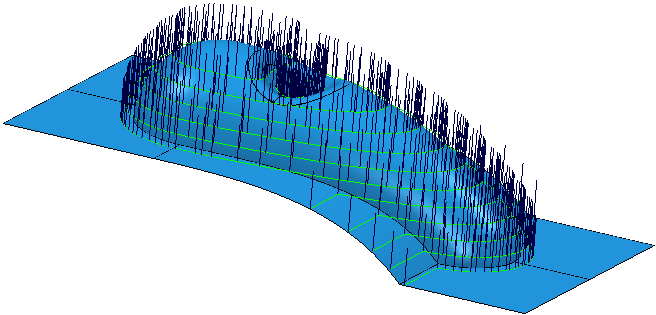

  工具軸 － 垂直、固定角度 － 45 の エレベーション



• 角度 － 固定工具軸の角度を入力します。

注: 自動干渉回避、および、工具軸リミットは、ここで指定された角度をオーバーライドすることができます。

• 回転軸設定 － これは読取り専用項目で、固定角度 から アジマス、または、エレベーション を選択した場合に、工具軸角度の修正に PowerMill が使用する座標系が表示されます。PowerMill が使用する作業平面を選択するには、ストラテジー ダイアログの マシン ページから回転軸設定を選択します。このオプションの効果を確認するには、[ツールパス] タブ > [表示] パネル > [表示] > [工具軸] をクリックします。
  1. 工具軸 から 垂直 を選択します。
  2. 固定角度 リストから エレベーション を選択します。

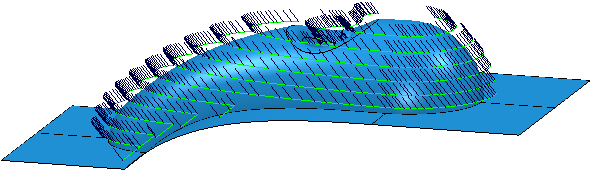

  3. 固定角度 項目に 0 と入力します。次図のような結果になります。


  4. 工具軸 から 垂直 を選択します。
  5. 固定角度 リストから エレベーション を選択します。
  6. 固定角度 項目に 0 と入力します。

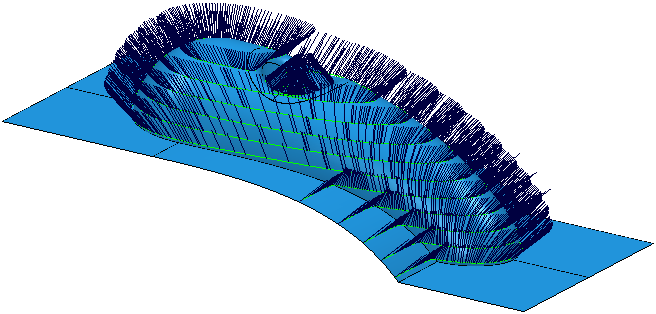

  7. マシン ページの 回転軸設定 セクションから、ツールパス作業平面を無視 を選択します。その後、X 軸を中心に 30 回転して作成された作業平面を選択します。 これにより、次のようになります。

     この場合、工具がパーツにガウジするため、ツールパスの一部が削除されます。

工具軸 から 垂直 を選択すると、アジマスは未定義になります。ただし、エレベーションの固定にアジマスが必要になります。この場合、アジマスが進行方向から 90 で定義されます。その他の 工具軸 タイプでは、定義済みのアジマスが使用されます。
