[ダイナミックマシン制御] タブ > [表示] パネル > [表示] から以下のいずれかのオプションを選択し、ツールパス エレメントの表示/非表示を切替えます。
- 加工移動 － アクティブツールパスの加工移動を表示します。

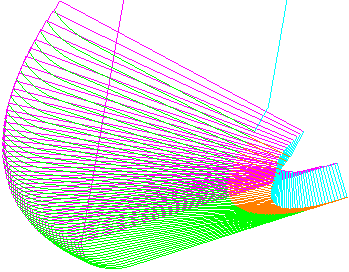

加工移動、リード、およびリンクが表示されたツールパス:

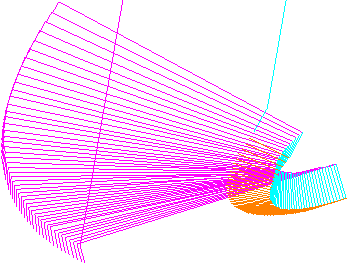

ツールパスの加工移動を非表示:
ツールパスのリードとリンクは表示されます。ツールパスのリード / リンクの表示時には、加工移動の非表示が有用です。
- リンク － アクティブツールパスのリンクを表示します。
加工移動、リード、およびリンクが表示されたツールパス:

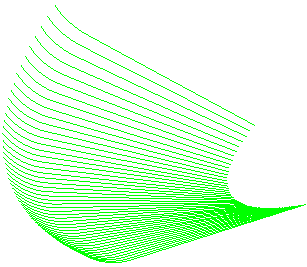

ツールパスのリンクを非表示:
ツールパスの加工移動、または、リードの表示時には、リンクの非表示が有用です。
- リード － アクティブツールパスのリードを表示します。
ツールパスの加工移動とリードを表示、ツールパスのリンクは非表示:
ツールパスのリンクを非表示:
ツールパスのリードは表示されませんが、加工移動は表示されます。ツールパスの加工移動、または、リンクの表示時には、リードの非表示が有用です。

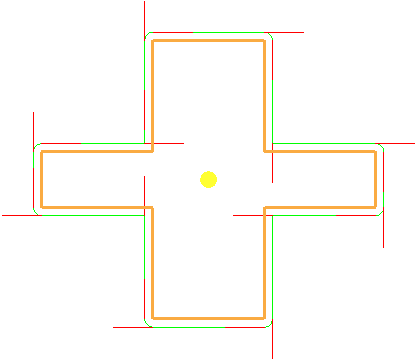

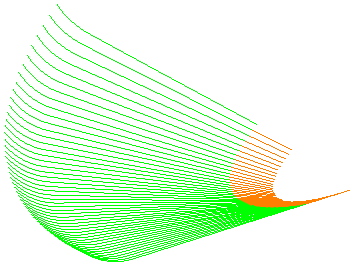

- 方向ベクトル － 工具方向ベクトルを表示します。

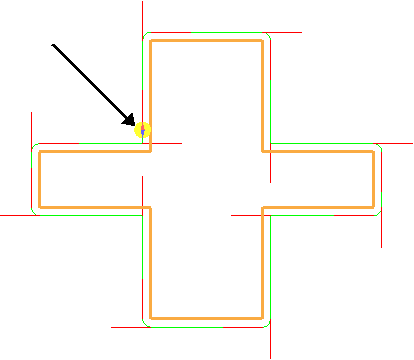

これをツールパスのシミュレーションと組み合わせると(個別のツールパス メニューで 最初からシミュレーション を使用)、
に工具方向が示されます。
これは、非対称マシンヘッドの使用時に、工具の接触方向を確認する場合に有用です。
- 工具軸 － 各ツールパスポイントで工具軸を表示します。これにより、工具方向変更の視覚化が可能になります。

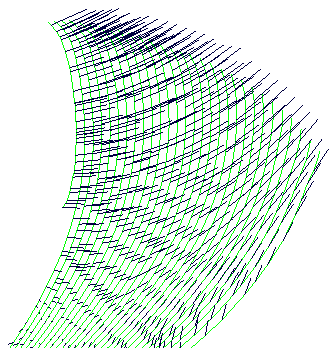

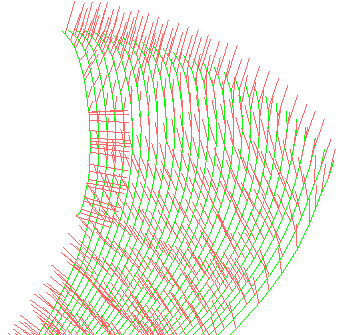

- 接触法線 － 各ツールパスポイントのツールパス接触法線を赤色で表示します。
このオプションは、ポイント分布

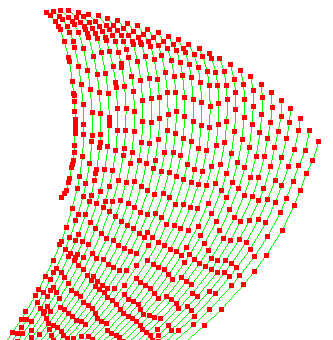

ダイアログから 接触法線 を選択した場合にのみ有効になります。接触法線は、IJK ベクトルで表示されます。 - ポイント － アクティブツールパスの各ツールパスポイントを赤色で表示し、円弧の中心を青色で表示します。これらの機能は、ポイント密度の視覚化に使用されます。
- コンタクトトラック － ツールパスのコンタクトポイントを赤色でトレースします。
このオプションは、ポイント分布
ダイアログから 接触法線 を選択した場合にのみ有効になります。接触法線は、IJK ベクトルで表示されます。

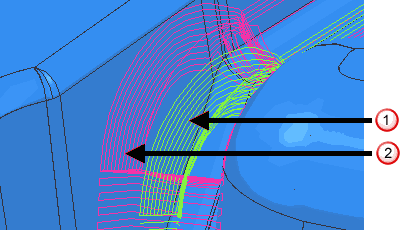

緑色で表示される標準ツールパストレース
赤色で表示されるツールパスコンタクトポイントトレース
