ギャップのあるワイヤーフレームジオメトリからコンポジットカーブを作成する方法

コンポジットカーブ の作成時に、ジオメトリのギャップをジャンプすることができます。たとえば、次のように使用されます。

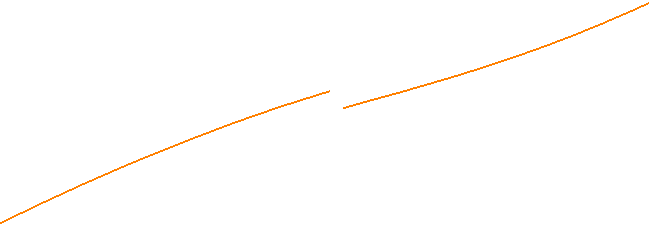

1. 隣接セグメント間のギャップを持つカーブを使用します。



2. コンポジット カーブの作成時にギャップに達すると、PowerMill は自動的に停止します。

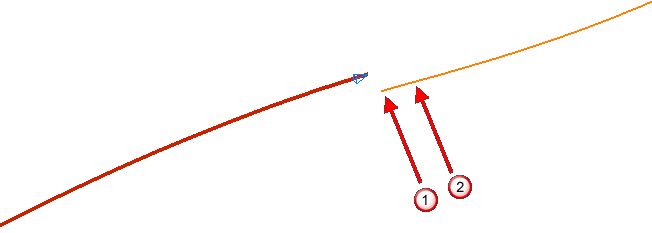

3. 付近のオレンジ色のカーブの端末をクリックします。これにより、コンポジットカーブジャンプ確認 ダイアログが表示されます。

   カーブ作成（接線使用） オプションを選択解除し、直線でカーブを連結します。



   カーブ作成（接線使用） オプションを選択解除し、カーブを直線で連結します。



4. コンポジットカーブジャンプ確認 ダイアログの はい をクリックします。
5. コンポジットカーブ作成 ツールバーの をクリックします。
6. [カーブ編集] タブ > [終了] パネル > [了解] をクリックします。

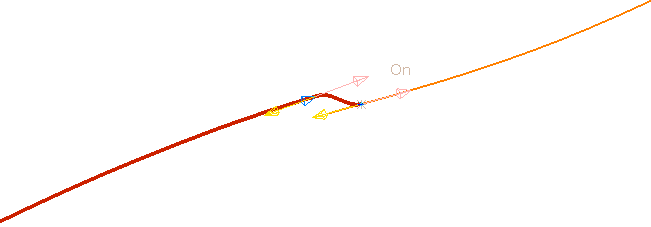

注: カーブの端末ではなく、カーブ沿いの任意のポイントを選択することができます。例えば、ステップ 2 で 付近をクリックすると、次図のようになります。
