マーカーポイントによりコンポジットカーブを作成する方法

この例では、マーカーポイントで制限されたコンポジットカーブを作成する方法を説明します。コンポジットカーブには、最大 2 つのマーカーポイントを使用することができます。

ここでは、examples フォルダーの 5axis_with_holes.dgk モデルから作成された編集済みバウンダリーを使用します。

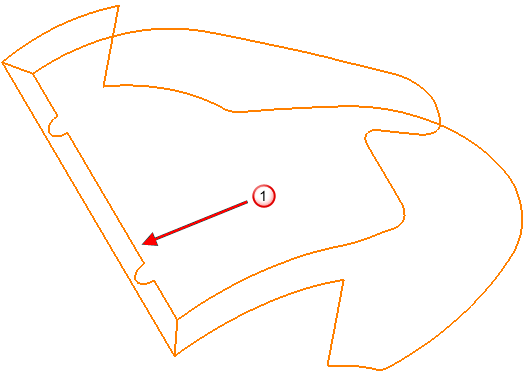

1. ポイント 付近のカーブをダブルクリックし、カーブ編集 タブを表示します。



2. [カーブ編集] タブ > [作成] パネル > [カーブ] > [コンポジット] をクリックし、コンポジット カーブ作成 ツールバーを表示します。



3. 第 1 マーカー定義 ボタンをクリックします。

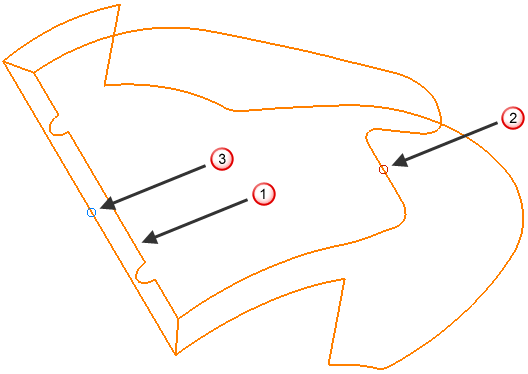

4. ポイント 付近のカーブをクリックします。 選択ポイントに赤色円が配置されます。



   マーカー ポイントを削除するには、第 1 マーカー定義 ボタンをクリックしてからマーカーをクリックします。

   第 1 の代わりに 第 2 マーカーを定義 を選択すると、円が青くなります。

5. 第 2 マーカー定義 ボタンをクリックします。
6. ポイント 付近のカーブをクリックします。 選択ポイントに青色の円が配置されます。
7. ポイント 付近のカーブをクリックします。

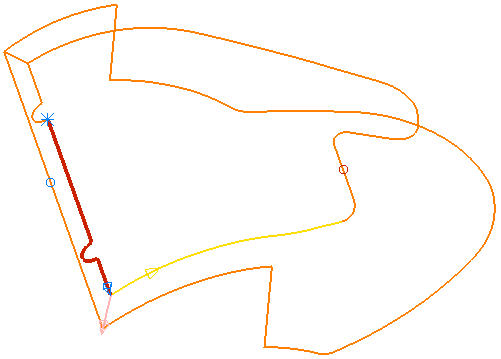

8. 黄色のカーブをクリックします。 コンポジットカーブ作成は、第 1 マーカーポイント まで進みます。その後反転し、次の分岐点 まで進みます。

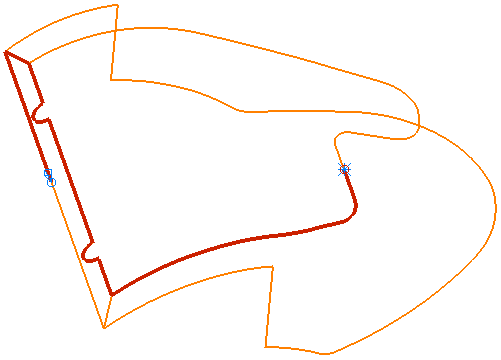

9. ピンク色のカーブをクリックします。

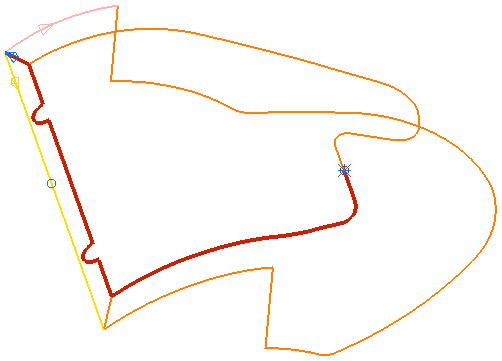

10. 黄色のカーブをクリックします。 コンポジットカーブ作成は、第 2 マーカーポイントまで進み、停止します。

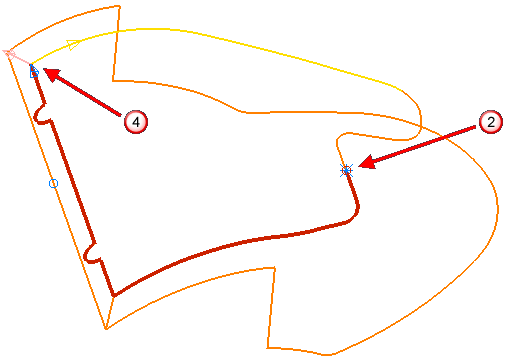

    マーカー ポイントに達しないルートを選択すると、PowerMill はマーカー ポイントを無視します。

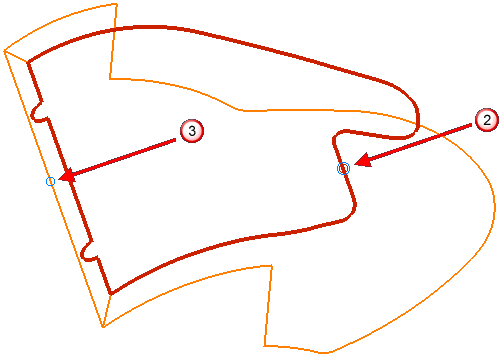

    第 1 マーカーポイントは、閉鎖コンポジットカーブの始点、および、終点になります。

    第 2 マーカーポイントは無視されます。

11. コンポジットカーブ作成 ツールバーの をクリックします。
12. [カーブ編集] タブ > [終了] パネル > [了解] をクリックします。
