螺旋ダイアログ

螺旋 ダイアログを使用し、螺旋を作成します。

螺旋 ダイアログの使用方法

1. [カーブ編集] タブ > [作成] パネル > [カーブ] > [螺旋] をクリックします。これにより、カーソルに螺旋が付随します。



2. グラフィックウィンドウ をクリックし、螺旋の底部中心を配置します。

このダイアログには、以下のオプションが表示されます。

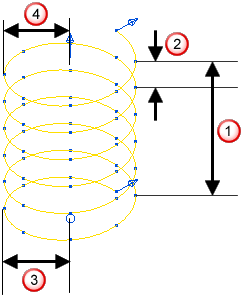

• 高さ － 螺旋の高さを入力します。

  この場合、下部半径 は 上部半径 と同一です。

• ピッチ － 連続回転間の距離を入力します。
• 回転 － 螺旋の回転数を入力します。



注: 高さ、ピッチ、回転 は連動しています。いずれかのロック中に、残りの 2 つを編集することができます。

• ロック解除 － 値の変更が可能です。 ロック解除時に残りの 2 つの値を変更すると、当該値も変更される場合があります。
• ロック － 値の変更はできません。 ロックされている場合、残りの 2 つの値を変更しても当該値は変更されません。

注: ボタンをクリックし、ロック と ロック解除 を切り替えます。

• 各回転のポイント － 各回転のポイント数を入力します。
• 上部半径 － 螺旋上部の半径を入力します。
• 下部半径 － 螺旋下部の半径を入力します。
• 均等半径 － 直線螺旋を作成します。未選択時には、テーパー付きの螺旋を作成することができます。

  直線螺旋



  テーパー付き螺旋



• 方向反転 － 反時計回りから時計回りに、螺旋を変更します。

  方向反転 の選択前:



  変換後



• 上部閉鎖 － 上部の円で螺旋を終了します。

  選択解除



  {1}選択{2}{3}:{4}



• 底部閉鎖 － 底部の円で螺旋を終了します。

  選択解除



  {1}選択{2}{3}:{4}



詳細については、螺旋の作成例を参照してください。
