断面図ビューを作成する

新しい断面図ビューを定義するための切断線とトリミング領域を追加します。

ビデオ: モデルのビューを作成する

1. 平面図ビュー、断面図ビュー、立面図ビュー、または詳細ビューを開きます。
2. [表示]タブ [作成]パネル (断面図)をクリックします。
3. (省略可能)既存のビュー タイプを修正または、新しいビュー タイプを作成するには、タイプ セレクタで、リストからビュー タイプを選択するか、[タイプ編集]をクリックします。
4. カーソルを断面の始端に合わせ、モデルまたはファミリの中を通ってドラッグします。
   注: 切断線に直行しない基準面や壁を利用して、それに平行にまたは垂直方向に切断線をスナップすることができます。壁に対するスナップは、平面図ビューで使用できます。
5. 断面の終端位置でクリックします。

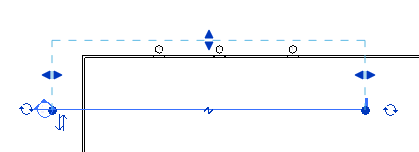

   切断線とトリミング領域が表示され、選択状態になります。


6. 青色コントロールをドラッグすると、トリミング領域のサイズを変更することができます。そのサイズに従って、断面図ビューの奥行きが変化します。
7. [修正]をクリックするか[Esc]を押して、[断面図]ツールを終了します。
8. 断面図ビューを開くには、断面ヘッダをダブルクリックするか、プロジェクト ブラウザの[断面図]グループから断面図ビューを選択します。

   断面図ビューは、設計の変更や切断面の移動に対応して変更されます。
