移動セットについて

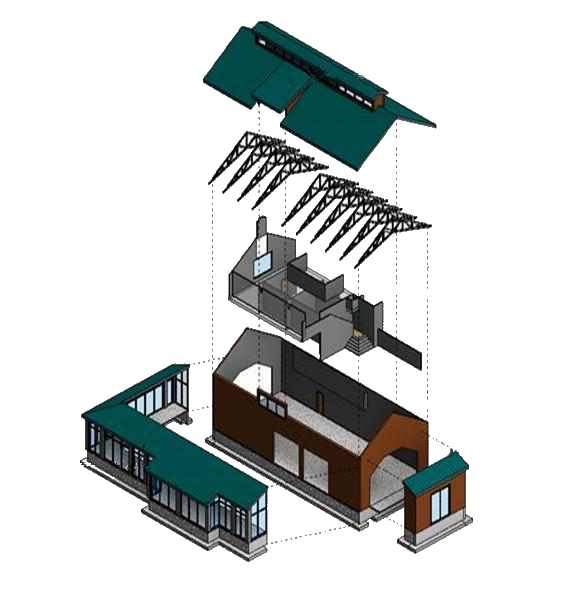

各部分がどう組み合わされているかを確認できるように、モデルを選択的に分解したビューを作成します。

3D ビュー (パースを含む) では、

(要素を変位)ツールを使用してモデル要素を移動できます。このツールでは、変位セットを作成し、その変位セットを X、Y、Z 軸に沿ってモデルから特定の距離分移動します。次に、これらの要素を元のモデルの位置に戻すパスを作成します。

注: タグ、注釈、寸法などの 2D 要素を変位することはできません。

変位セットとは、変位ビュー(分解ビューに類似)を作成するために[要素を変位]ツールで使用する、選択された一つあるいは複数の要素を指します。変位セットには次の操作が可能です。

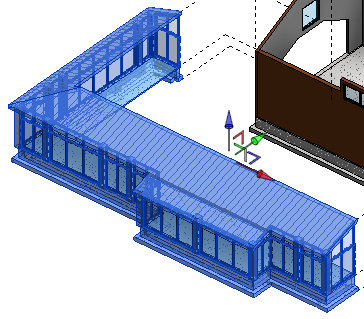

変位セットは 1 つまたは複数の要素で構成することができ、ビューに配置するために使用する一連のドラッグコントロールがあります。次のイメージの変位セットには、複数の要素(構造基礎、標準屋根、カーテンウォール: ショーウィンドウ、通芯、システムパネル: ガラス)が含まれています。
