동적 블록 정의에 동작을 추가합니다.
Windows와 같이 스크린샷 추가
요약
동작은 도면에서 블록 참조의 사용자 특성을 처리할 때 동적 블록 참조의 형상이 이동 또는 변경되는 방식을 정의합니다. 동작을 매개변수와 연관시킵니다. BACTIONTOOL 명령은 블록 편집기 내에서 사용합니다.
프롬프트 리스트
다음과 같은 프롬프트가 표시됩니다.
배열
에서도 찾을 수 있습니다.
동적 블록 참조에서 동작을 시작할 때 객체의 선택 세트가 배열되도록 지정합니다. 배열 동작은 선형, 원형 또는 XY 매개변수와 연관될 수 있습니다.
- 매개변수 선택
-
동작과 연관시킬 매개변수를 선택합니다.
- 객체 선택
-
수정 시 동작에 포함될 객체를 정의합니다.
- 열 사이의 거리
-
선형 또는 원형 매개변수를 선택하는 경우 배열 동작이 수정될 때 선택한 객체 간의 거리를 지정합니다. 거리를 지정하려면 마우스 포인터를 사용하면 됩니다.
- 행 사이의 거리
-
XY 매개변수를 선택하는 경우 배열 동작이 수정될 때 선택한 객체 간의 거리를 지정합니다. 거리를 지정하려면 마우스 포인터를 사용합니다. 단위 셀을 지정하려면 두 점 각각에 대해 쉼표로 구분된 두 값을 입력합니다.
반전
에서도 찾을 수 있습니다.
블록 참조에서 동작을 시작하면 반전 매개변수의 반사 선을 기준으로 객체 세트가 반전됩니다. 반전 동작은 반전 매개변수와만 연관될 수 있습니다.
- 선택 세트 지정
-
반전 매개변수 반사 선을 기준으로 대칭될 객체를 결정합니다.
이동
에서도 찾을 수 있습니다.
동적 블록 참조에서 동작을 시작할 때 객체의 선택 세트가 이동하도록 지정합니다. 이동 동작은 점, 선형, 원형 또는 XY 매개변수와 연관될 수 있습니다.
- 매개변수 선택
- 동작과 연관시킬 매개변수를 선택합니다.
- 매개변수 점 지정
-
선형 또는 원형 매개변수를 선택하는 경우 매개변수 시작점 또는 끝점 사용 여부를 결정해 동작 기준점을 결정합니다.
XY 매개변수를 선택하는 경우 동작과 연관될 매개변수의 구석을 결정합니다. 동작에 대해 선택한 객체는 이 점을 기준으로 이동됩니다.
- X 구석
-
X 구석 매개변수를 선택하면 작업에 적용된 거리가 매개변수의 기준점에서부터 측정한 매개변수의 X 거리인지 지정합니다.
- Y 구석
-
Y 구석 매개변수를 선택하면 작업에 적용된 거리가 매개변수의 기준점에서부터 측정한 매개변수의 Y 거리인지 지정합니다.
Rotate
에서도 찾을 수 있습니다.
동적 블록 참조에서 동작을 시작할 때 객체의 선택 세트가 회전하도록 지정합니다. 회전 동작은 회전 매개변수와만 연관될 수 있습니다.
- 매개변수 선택
- 동작과 연관시킬 매개변수를 선택합니다.
- 객체 선택
- 동작에 포함할 객체를 정의합니다.
- 기준 유형
-
동작 기준점이 연관된 매개변수 기준점에 종속적인지 또는 독립적인지 지정합니다.

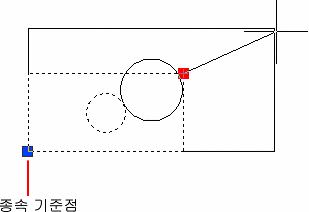

- 종속
-
선택한 객체를 연관된 매개변수 기준점을 기준으로 축척 또는 이동합니다.

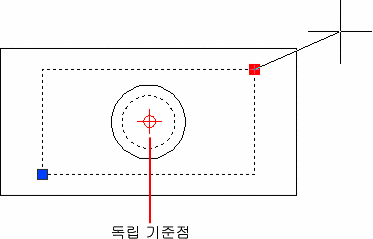

- 독립
-
선택한 객체를 연관된 매개변수 기준점과 별도로 정의된 기준점을 기준으로 축척 또는 이동합니다.
축척
에서도 찾을 수 있습니다.
동적 블록 참조에서 동작을 시작할 때 객체의 선택 세트가 정의된 기준점을 기준으로 축척되도록 지정합니다. 축척 동작에는 선형, 원형 또는 XY 매개변수만 연관될 수 있습니다.
- 매개변수 선택
- 동작과 연관시킬 매개변수를 선택합니다.
- 객체 선택
- 동작에 포함할 객체를 정의합니다.
- 기준 유형
- 동작의 기준점이 종속되는지 독립적인지를 지정합니다.
- XY
-
XY 매개변수를 선택하는 경우 축척 유형 사용자 특성을 설정합니다.
- X. 선택한 객체를 XY 매개변수의 X 축을 따라서만 축척합니다.
- Y. 선택한 객체를 XY 매개변수의 Y 축을 따라서만 축척합니다.
- XY. 선택한 객체를 XY 매개변수의 X 및 Y 축 모두를 따라 축척합니다.
신축
에서도 찾을 수 있습니다.
동작이 동적 블록 참조에서 시작될 때 객체의 선택 세트가 신축하거나 이동하도록 지정합니다. 신축 동작은 점, 선형, 원형 또는 XY 매개변수와 연관될 수 있습니다.
- 매개변수 선택
- 동작과 연관시킬 매개변수를 선택합니다.
- 매개변수 점 지정
-
선형 또는 원형 매개변수를 선택하는 경우 매개변수 시작점 또는 끝점 사용 여부를 결정해 동작 기준점을 결정합니다.
XY 매개변수를 선택하는 경우 동작과 연관될 매개변수의 구석을 결정합니다. 동작에 대해 선택한 객체는 이 점을 기준으로 신축됩니다.
- 신축 프레임 지정
-
수정 시 동작의 경계 영역을 나타내는 상자를 작성합니다.
- 걸침 폴리곤
-
수정 시 동작의 경계 영역을 나타내는 폴리곤을 작성합니다.
- 객체 선택
- 동작에 포함할 객체를 정의합니다.
원형 신축
에서도 찾을 수 있습니다.
동적 블록 참조에서 동작을 시작하면 객체의 선택 세트가 신축 또는 이동되도록 지정합니다. 원형 신축 동작은 원형 매개변수와만 연관될 수 있습니다.
- 매개변수 선택
- 동작과 연관시킬 매개변수를 선택합니다.
- 매개변수 점 지정
-
매개변수 시작점 또는 끝점 사용 여부를 결정하여 동작 기준점을 결정합니다.
- 매개변수 점 지정
-
매개변수 시작점 또는 끝점 사용 여부를 결정하여 동작 기준점을 결정합니다.
- 신축 프레임 지정
- 수정 시 동작의 경계 영역을 나타내는 상자를 작성합니다.
- 걸침 폴리곤
-
수정 시 동작의 경계 영역을 나타내는 폴리곤을 작성합니다.
- 회전만 할 객체 지정
-
선택 세트에서 회전만 하고 신축은 하지 않을 객체를 결정합니다.
