도면층 팔레트에서 도면층 리스트로 작업하려면

이름 또는 특성 설정을 기준으로 도면층 리스트를 정렬합니다. 검색을 사용하여 나열된 도면층 수를 줄입니다. 도면층 그룹을 작성 및 관리합니다.

1. 형식 메뉴 > 도면층을 클릭합니다.

도면층 리스트 정렬

• 도면층 팔레트에서 아무 열 제목이나 클릭합니다.

열 표시 변경

• 열 레이블을 사용해 열을 열 순서에서 새 위치로 끕니다.
• 임의의 열 레이블을 마우스 오른쪽 버튼으로 클릭하고 표시하거나 숨길 열을 선택합니다.

이름 검색으로 도면층 필터링

1. 도면층 팔레트에서 도면층 검색 상자를 클릭합니다.
2. 와일드카드 문자를 포함한 문자열을 입력합니다.

   예를 들어 이름에 mech라는 문자가 포함된 모든 도면층을 나열하려면 *mech*를 입력합니다.

다음과 같은 와일드카드를 사용할 수 있습니다.

문자	정의
*(별표)	임의의 문자열과 일치하며 검색 문자열의 어느 곳에서나 사용 가능
? (물음표)	임의의 단일 문자에 해당(예: ?BC는 ABC, 3BC 등과 일치)

주: 다시 모든 도면층을 나열하려면 도면층 검색 상자를 지웁니다.

도면층 특성을 기준으로 도면층 그룹 작성

1. 도면층 팔레트에서 새 동적 도면층 그룹을 클릭합니다.
2. 새 동적 그룹 작성 대화상자에서 그룹의 이름을 입력합니다.
3. 다음과 같이 규칙을 지정합니다.
   • 이름을 기준으로 그룹화하려면 이름과 일치 기준을 선택하고 일치 값을 입력합니다.
   • 특성을 기준으로 그룹화하려면 특성 및 특성 상태를 선택합니다.
   • 논리적 AND 규칙을 사용하여 그룹화하려면 을 클릭합니다.
   • 논리적 OR 규칙을 사용하여 그룹화하려면 을 클릭합니다.

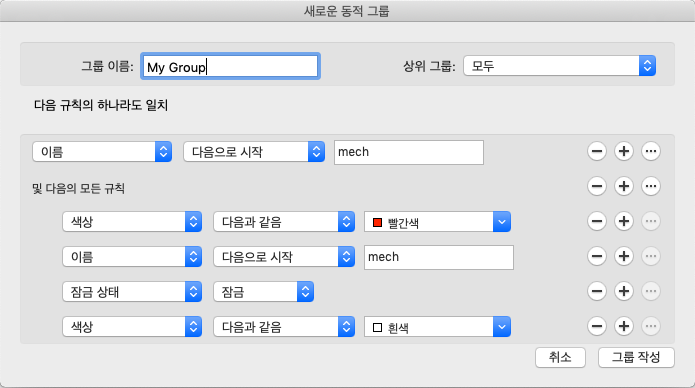

이 예에서 동적 도면층 그룹에는 다음이 포함됩니다.

• "mech"로 시작하고 빨간색인 도면층

  또는

• "mech"로 시작하고, 잠겨 있고, 흰색인 도면층

도면층을 선택하여 도면층 그룹 작성

1. 도면층 팔레트에서 새 도면층 그룹을 클릭합니다.
2. 도면층 그룹의 이름을 입력합니다.
3. 도면층 리스트에서 도면층 그룹으로 도면층을 끕니다.

주: 도면층이 자신이 속한 그룹과 전체 도면층 리스트에 둘 다 나열됩니다.

도면층 그룹에서 도면층 제거

• 제거할 도면층을 마우스 오른쪽 버튼으로 클릭하고 그룹에서 제거를 클릭합니다.

도면층 그룹 제거

• 도면층 팔레트에서 도면층 그룹을 마우스 오른쪽 버튼으로 클릭하고 그룹 삭제를 클릭합니다.

도면층 그룹 표시

1. 도면층 팔레트에서 화면표시 설정을 클릭합니다.
2. 사용 가능한 그룹 화면표시 옵션 중에서 선택합니다.
