2D에서 작업할 때는 UCS를 이동 및 회전하기가 편리합니다.
UCS 아이콘을 클릭하고 해당 그립을 사용하여 현재 UCS의 위치 및 방향을 변경하거나 UCS 명령에서 옵션을 사용할 수 있습니다.

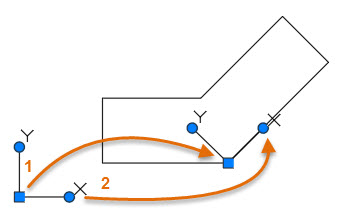

예를 들어, UCS 아이콘을 클릭하면 해당 그립이 표시됩니다. 그런 다음, 사각형 원점 그립(1)을 클릭하고 새 위치의 끝점을 클릭합니다. 그리고 나서 X 축 그립(2)을 클릭하고 대각선의 중간점 또는 끝점을 클릭하여 X축을 정렬합니다. 그립을 취소하려면 Esc 키를 클릭합니다.
UCS를 대각선 각도로 사용하면 해당 각도에서 더 쉽게 객체를 작성할 수 있습니다.
추가 작업 흐름에는 일반적으로 다음이 포함됩니다.
- X 및 Y축이 수평 및 수직이 되도록 PLAN 명령을 사용하여 뷰를 회전합니다.
- UCS 명령을 사용하여 표준 좌표계(WCS)와 일치하도록 UCS를 복원합니다.
