시트 및 시트 형식을 사용하려면

새로운 기능: 2021, 2021.2

사용자 시트 및 시트 형식으로 뷰 작성 자동화

미리 정의된 뷰가 있는 시트를 포함하는 도면 템플릿을 기반으로 새 도면 파일을 작성하는 경우 각 뷰에 대해 구성요소를 선택하라는 프롬프트가 표시됩니다. 각 뷰는 도면 템플릿에 정의된 구성에 따라 배치됩니다. 새 도면 파일에서 뷰 설정을 정의하는 반복 작업을 자동화하려면 도면 템플릿 파일의 시트에서 이러한 설정을 정의합니다.

뷰 및 뷰 설정 외에도, 미리 정의된 뷰가 있는 시트로 새 도면을 작성할 경우 판금 설정, 부품 리스트 및 해당 형식 설정도 유지됩니다.

주: 플랫 패턴이 정의되어 있는 경우 판금 플랫 패턴 뷰가 기준 뷰이므로 이 뷰를 유지하도록 시트 형식 및 템플릿이 업데이트됩니다. 플랫 패턴 뷰가 저장된 시트 형식 템플릿을 선택하면 도면의 원본인 판금 부품을 기준으로 해당 템플릿이 채워집니다.

워크플로우 개요(필요에 따라 시트 형식별)

회사 표준에 따라 시트를 사용자화하는 작업부터 시작합니다. 시트가 원하는 대로 구성되면 하나 이상의 뷰를 배치하고 필요에 따라 설정을 편집합니다. 그런 다음 시트에서 새 시트 형식을 작성합니다.

도면 템플릿 사용자화

1. 도면 템플릿 또는 도면 파일을 열고 경계, 제목 블록 등 새 시트를 수정하거나 작성합니다. 회사 표준을 준수하도록 필요에 따라 수정합니다.
2. 하나 이상의 뷰를 배치하고 회사 표준을 준수하도록 뷰 설정을 편집합니다.
3. 파일이 원하는 방식으로 구성되면 뷰 탐색 전체 줌을 선택합니다. 이렇게 하면 새 파일 대화상자의 썸네일에 전체 시트가 표시됩니다.
4. 시트의 구성을 기반으로 시트 형식 작성: 시트를 마우스 오른쪽 버튼으로 클릭하고 시트 형식 작성을 선택합니다.
5. 시트 형식 작성 대화상자에서: 구성요소 및 시트의 크기에 따라 뷰를 자동으로 축척하려면 시트에 뷰 맞춤을 선택합니다.
6. (선택 사항) 시트 형식이 작성되었으므로 이 템플릿으로 작성한 도면에서 시트를 사용할 수 있도록 만들지 않을 경우 시트 형식을 작성하는 데 사용된 시트를 삭제합니다.
7. 도면 템플릿 파일을 C:\Users\Public\Documents\Autodesk\Inventor xxxx\Templates\%Language%에 저장합니다(기본 파일 위치는 응용프로그램 옵션/파일 탭에서 변경할 수 있음).

사용자화된 도면 템플릿에서 새 도면 작성

8. 새 도면 대화상자에 액세스한 다음 사용할 시트 형식이 있는 템플릿 파일을 두 번 클릭합니다.
9. 시트에서 뷰의 구성요소 선택(시트 이름) 대화상자에서 구성요소를 선택합니다.

   정의된 설정을 기준으로 새 도면 파일이 작성됩니다.

새 시트를 작성하려면

도면 템플릿 또는 도면 파일에서:

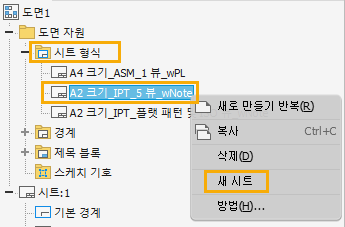

1. 검색기에서 도면 자원 시트 형식을 확장합니다. 시트 형식을 마우스 오른쪽 버튼으로 클릭하고 새 시트를 선택합니다.



2. 구성요소 선택 대화상자에서 시트에서 모형 뷰를 배치할 모형 파일을 선택하고 확인을 클릭합니다.
3. 새 시트의 검색기 노드를 선택하고 설명이 포함된 이름을 입력합니다.
4. 회사 표준에 맞게 뷰 설정을 사용자화하려면 뷰를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 뷰 편집을 선택합니다.

도면 시트를 편집하려면

도면 템플릿 또는 도면 파일에서:

1. 그래픽 창의 시트 또는 검색기의 시트 이름을 마우스 오른쪽 버튼으로 클릭합니다.
2. 메뉴에서 시트 편집을 선택합니다.
3. 시트 편집 대화상자에서 설정을 변경합니다.

시트 형식을 편집하려면

도면 템플릿 또는 도면 파일에서:

시트 형식을 직접 편집할 수 없습니다. 기존 시트 형식을 변경하려면 시트 형식을 기반으로 시트를 작성한 다음, 필요에 따라 시트 요소를 편집합니다. 그런 다음 해당 시트 형식을 삭제하고 편집된 시트를 동일한 이름의 새 시트 형식으로 저장합니다.

도면 시트를 복사하려면

도면 템플릿 또는 도면 파일에서:

1. 그래픽 창의 시트 또는 검색기의 시트 이름을 마우스 오른쪽 버튼으로 클릭합니다.
2. 메뉴 또는 도구 도구막대에서 복사를 선택합니다.
3. 도구 도구막대에서 붙여넣기를 선택합니다.

도면 시트를 삭제하려면

도면 템플릿 또는 도면 파일에서:

1. 검색기에서 삭제할 시트를 한 개 이상 선택합니다.
2. 마우스 오른쪽 버튼을 클릭하고 메뉴에서 삭제를 선택합니다.

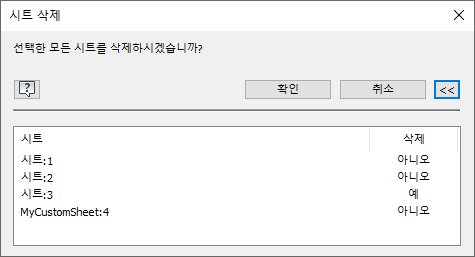

3. (선택 사항) 삭제하기 위해 선택한 시트를 변경하려면 시트 삭제 대화상자에서 자세히 를 클릭한 다음, 삭제를 두 번 클릭하여 삭제할 시트를 지정합니다.



4. 확인을 클릭하여 지정된 시트를 삭제합니다.

새 도면 파일을 작성할 때 시트 형식을 선택하려면

새 도면 파일을 작성할 때 시트 형식 도면 템플릿을 선택할 수 있습니다.

• 파일로부터 새로 만들기: 새 파일 작성 대화상자에서 오른쪽에 있는 열을 클릭하여 선택합니다. standard.idw(템플릿 사용)를 열려면 작성을 클릭합니다. 템플릿을 두 번 클릭하여 열 수도 있습니다. 예제 보기.
• 파일로부터 새로 만들기 도면: 플라이아웃 화살표 위로 마우스를 가져가 플라이아웃 메뉴에서 사용 가능한 시트 형식 템플릿을 표시하고 클릭하여 원하는 항목을 선택할 수 있습니다. 예제 보기.
• 부품 또는 조립품 파일(Inventor LT에서는 사용할 수 없음)에서: 검색기에서 파일 이름을 마우스 오른쪽 버튼으로 클릭하고 도면 뷰 작성을 선택합니다. 새 파일 작성 대화상자가 표시됩니다. standard.idw(템플릿 사용)를 열려면 작성을 클릭합니다. 템플릿을 두 번 클릭하여 열 수도 있습니다. 예제 보기
