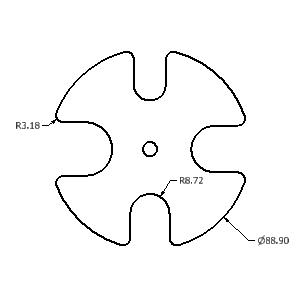

일반 치수
직교 뷰 또는 등각투영 뷰에서 일반 치수를 작성할 수 있습니다. 선택하는 형상에 따라, 치수 유형과 상황에 맞는 메뉴에 제공되는 옵션이 결정됩니다.
치수 텍스트를 재지정할 수 있으며 이는 모형 형상에 영향을 주지 않습니다.
치수 정밀도 및 공차를 변경하고 지시선 및 화살촉을 편집하거나 치수 텍스트의 컨텐츠를 수정할 수 있습니다.

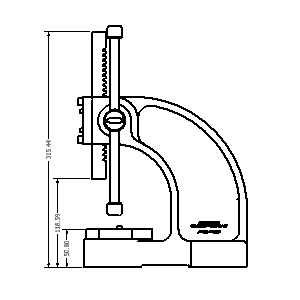

기준선 치수 및 기준선 치수 세트
원점(기준선)과 선택한 모서리 또는 점 간의 직교 거리를 표시하는 다중 치수를 작성합니다. 선택한 첫 번째 모서리 또는 점은 원점 형상입니다. 개별 치수 또는 치수 세트를 작성할 수 있습니다.

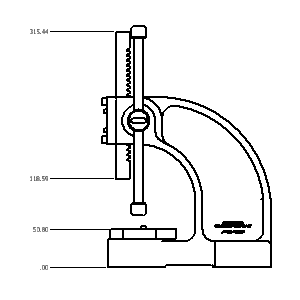

세로좌표 치수 및 세로좌표 치수 세트
단일 프로세스에서 여러 세로좌표 치수를 작성합니다. 세로좌표 치수는 배치하는 대로 자동으로 정렬됩니다. 치수 텍스트가 겹치는 경우 치수 위치 또는 치수 스타일을 수정할 수 있습니다. 개별 치수 또는 치수 세트를 작성할 수 있습니다.

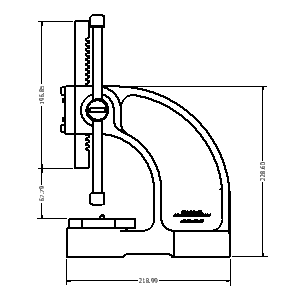

치수 검색
모든 모형 치수를 표시하거나 선택한 부품 또는 피쳐에 관련된 치수만을 표시합니다. 도면 뷰에서 유지 관리할 치수를 선택합니다.
뷰 평면에 평행한 모형 치수만을 사용할 수 있습니다.
모형 치수를 수정하여 부품 파일을 처리할 수 있습니다.
중심 표식
중심 표식이 선택한 호 또는 원에 추가됩니다. 중심 표식 치수보조선은 형상에 맞게 자동으로 크기가 지정됩니다.
중심 표식은 개별적으로 추가하거나 자동화된 중심선 명령을 사용하여 추가할 수 있습니다.
중심선
선의 중간점 또는 호나 원의 중심점에서 선택한 모서리의 중심선을 작성합니다. 피쳐가 원형 패턴을 형성할 때 원형 중심선을 작성합니다.
Autodesk Inventor LT에서는 세 가지 유형의 중심선(이등분, 중심 패턴 및 축)을 지원합니다.

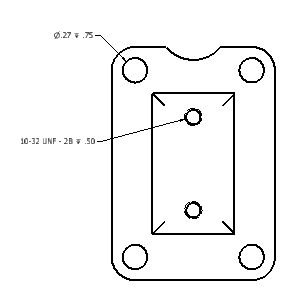

구멍/스레드 주
구멍 또는 스레드 주는 모형에 구멍, 스레드 및 원통형 절단부 돌출 피쳐의 정보를 표시합니다. 구멍 주의 스타일은 선택한 피쳐 유형에 따라 다릅니다.

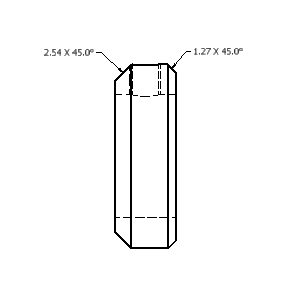

모따기 주
모따기 주는 선택한 모형 모서리 또는 스케치된 선에 대한 거리 및 각도 측정값을 포함합니다.
뷰 및 스케치에서 모따기 주를 각도 모서리에 부착할 수 있습니다. 다른 본체, 모형 또는 스케치의 모따기 모서리 및 참조 모서리는 동일한 뷰의 일부여야 합니다.
기호
표면 텍스처, 용접, 형상 공차, 피쳐 식별자, 데이텀 대상 및 데이텀 식별자 기호와 같은 다양한 유형의 기호를 사용할 수 있습니다. 기호는 지시선이 있게 또는 지시선이 없게 작성합니다.
스케치 기호는 도면 자원에서 정의되고 표준 기호처럼 배치됩니다. 이러한 기호는 Autodesk Inventor LT에서 사용할 수 없는 사용자 기호를 정의하는 데 사용됩니다.
객체 특성을 통해 필렛 모양을 변경합니다.
테이블
일반 또는 구성 테이블을 작성할 수 있습니다.
일반 테이블은 행 및 열의 기본 개수를 가질 수 있습니다. 또는 행 및 열의 크기를 사용자화할 수 있습니다. 일반 테이블은 .xls, .xlsx 또는 .csv 파일의 외부 데이터를 참조할 수 있습니다. 또는 필요한 다른 유형의 데이터를 입력할 수 있습니다.
구멍 테이블
구멍 테이블은 모형에서 구멍 피쳐의 크기 및 위치를 표시합니다. 구멍 테이블이 추가되면 각 개별 구멍이 구멍 태그를 받고 해당 행이 테이블에 추가됩니다.
또한 테이블을 편집하여 중심 표식 및 원통형 절단부 돌출을 구멍 테이블에 추가할 수 있습니다.
리비전 테이블 및 태그
리비전 테이블에는 설계 변경 사항에 대한 정보가 포함됩니다. 리비전 테이블은 전체 도면 파일 또는 단일 시트에 대해 작성할 수 있습니다.
리비전 태그는 설계 리비전에 의해 변경된 객체를 표시합니다. 태그의 기본 리비전 수준은 테이블의 최신 리비전입니다. 태그의 리비전 수준은 상황에 맞는 메뉴를 사용하여 변경할 수 있습니다.
텍스트 또는 지시선 텍스트
텍스트를 사용하여 도면에 일반 주를 추가합니다. 일반 주는 도면의 뷰, 기호 또는 기타 객체에 부착되지 않습니다.
지시선 텍스트를 사용하여 도면의 객체에 주를 추가합니다. 뷰의 형상에 지시선을 부착하면 뷰가 이동하거나 삭제될 때 그 메모도 이동하거나 삭제됩니다.
