4부: 바닥 작성

이 연습에서는 건물의 상점 룸 영역에 메자닌을 작성합니다.

카테고리 새 사용자 소요 시간 15분 사용되는 튜토리얼 파일 GSG_04_add_floor.rvt

시작하기 전에 GSG_04_add_floor.rvt 파일을 다운로드합니다. 튜토리얼용 연습 파일을 아직 다운로드하지 않은 경우 이 zip 파일을 다운로드합니다.

목표

• 윤곽을 그려서 바닥을 추가하여 경계를 작성합니다.
• 바닥 경계를 편집하고 정렬 및 자르기 도구를 사용하여 닫힌 순환 스케치를 작성합니다.

비디오 보기

하위 레벨에 바닥 작성

1. GSG_04_add_floor.rvt 프로젝트를 엽니다.
   주: 이 파일에서 메자닌 레벨에 레벨이 추가되었습니다.
2. 프로젝트 탐색기의 평면도 아래에서 메자닌을 두 번 클릭합니다.
3. 건축 탭작성 패널(바닥)을 클릭합니다.
4. 수정 | 바닥 경계 작성 탭그리기 패널(벽 선택)을 클릭합니다.

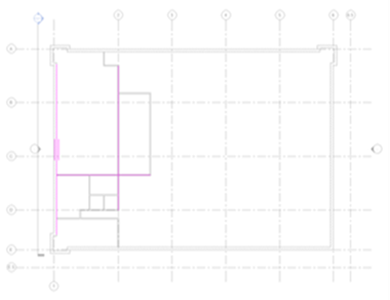

5. 이미지와 같이, 3개의 벽 중 한 벽 위에 커서를 놓은 다음 경계선을 클릭하여 배치합니다.

6. 수정|바닥 경계 작성 탭그리기 패널에서 변경 작업을 수행하여 선 세그먼트를 배치합니다.

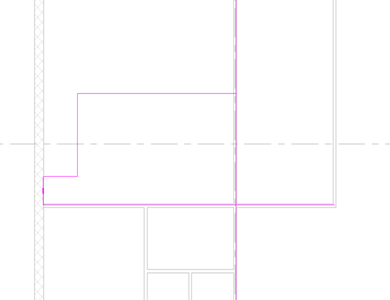

7. 그림과 같이, 대략적으로 추가 경계선을 배치합니다.
8. 수정 | 바닥 경계 작성 탭에서 코너로 자르기를 선택합니다.
9. 그대로 유지할 측면의 선을 선택하여 경계의 코너를 자릅니다.

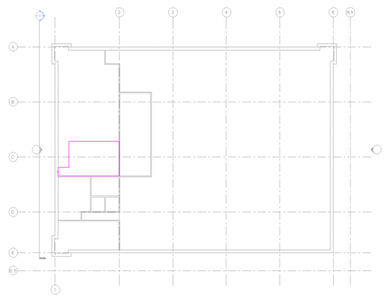

10. 경계가 닫힌 순환을 형성하면 모드 패널에서 (편집 모드 완료)를 선택합니다.
