CFD 스크립트 편집기

Autodesk® CFD API로 스크립트를 작성하고 실행하는 방법에는 다음 두 가지가 있습니다.

내부 스크립트 편집기

내부 스크립트 편집기는 완성된 시뮬레이션과 함께 작업하는 데 적합합니다. 응용 사례 예에는 다음이 포함됩니다.

스크립트 편집기를 열려면 설정 (탭) > 설계 연구 도구 (메뉴 확장 패널) > 스크립트 편집기를 클릭합니다. 대부분의 경우 스크립트는 동일한 세션 내에서 완료된 시나리오로 실행됩니다. 따라서 결과를 설계 연구 환경 내에서 직접 조작할 수 있습니다.

참고: 스크립트 편집기에 액세스하려면 설계 연구가 열려 있어야 합니다.

이전 상태로 되돌리려면 명령 취소를 클릭합니다. 명령 취소를 클릭하기 전 마지막 상태로 돌아가려면 다시 실행을 클릭합니다.
강조 표시된 텍스트를 제거하려면 잘라내기를 클릭합니다. 잘라낸 텍스트를 다른 위치에 삽입하려면 원하는 위치에 마우스를 놓고 붙여넣기를 클릭합니다.
특정 행으로 건너뛰려면 이동을 클릭합니다. 원하는 행 번호를 입력하라는 메시지가 표시되면 입력합니다.

트리거를 사용하여 특정 이벤트가 발생할 때 스크립트를 자동으로 시작할 수 있습니다.

트리거 이벤트 사용의 예:

스크립트가 자동으로 결과를 추출하거나 특정 데이터 항목을 저장할 수 있도록 트리거를 사용하여 시뮬레이션이 완료되는 시간을 탐지합니다. 그러면 데이터 추출이 자동화되므로 수동 개입이 필요하지 않습니다.
트리거를 사용해 형상 모형이 로드되는 시간을 탐지하여 시뮬레이션 설정 및 실행을 자동화하는 스크립트를 실행합니다. 이는 CAD 도구에서 형상 매개변수를 자동으로 변경하는 경우 유용합니다.

미리 정의된 트리거 이벤트:

다음과 같은 두 가지 수준의 트리거가 있습니다.

기본 트리거는 모든 모형에 대해 호출됩니다. 저장 위치는 \AppData\Local\Autodesk\CFD 2016\Triggers입니다.
설계 연구 트리거는 작성된 모형에 대해서만 호출됩니다. 설계 연구 트리거는 설계 연구와 함께 저장됩니다. 설계 연구 트리거를 작성하거나 편집하려면 설계 연구가 열려 있어야 합니다.

트리거를 작성하려면:

트리거 또는 스크립트의 이름을 변경하려면 이름을 두 번 클릭하고 새 이름을 입력합니다.

적절한 스크립팅 언어를 선택합니다. Python 및 QT 스크립트 중에서 선택할 수 있습니다. 자동화하려는 함수에 따라 적절한 스크립팅 언어를 선택해야 합니다. 프로그래밍 언어에 대한 자세한 정보를 보려면 여기를 클릭하십시오.
실행 버튼을 클릭하여 스크립트를 실행합니다.

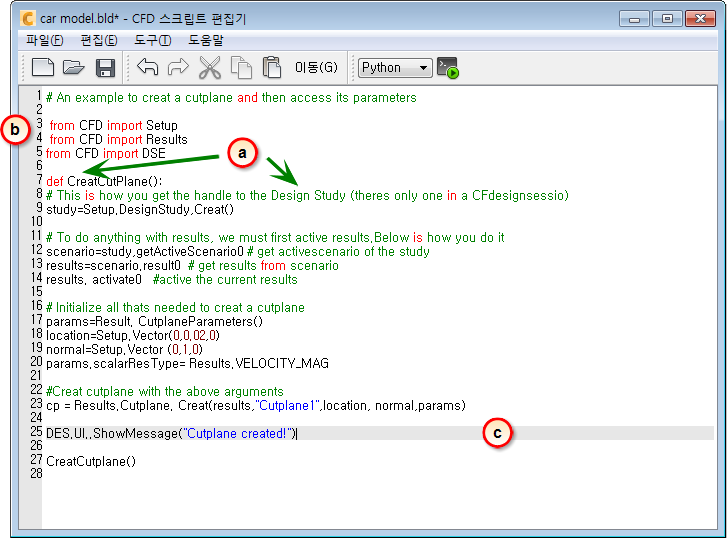

문자 영역에는 문자를 보다 쉽게 개발할 수 있도록 하는 여러 가지 기능이 포함되어 있습니다.

a. 변수 선언, 주석, 문자열 및 벡터를 포함하는 여러 요소에 색상 지정

b. 행 번호

c. 현재 행 강조

외부 스크립트 편집기를 사용하여 Autodesk® CFD 외부에서 스크립트를 실행합니다.

외부 편집기를 열려면 CFD 설치 폴더로 이동한 후 CFDScriptEditor.exe를 두 번 클릭합니다.

외부 편집기는 기본적으로 기존 스크립트를 실행하는 데 사용됩니다.

관련 항목

API(응용프로그램 프로그래밍 인터페이스)
