템플릿 워크플로우

템플릿 관리자를 사용하여 템플릿을 만들고, 편집하고, 적용합니다.

템플릿 관리자를 열려면 설정(탭) > 설계 학습 도구(패널) > 템플릿을 클릭합니다.

템플릿을 작성하려면

다음 두 가지 방법으로 템플릿을 작성할 수 있습니다.

• 기존 설계에서:

  1. 설계 연구를 작성하고 설정을 지정합니다.
  2. 설계 분기를 마우스 오른쪽 버튼으로 클릭하고 설정을 템플릿으로 저장...을 선택합니다.
  3. 템플릿 관리자에서 다른 이름으로 저장...을 클릭하고 찾아보기 대화상자에서 이름을 지정합니다.

• 템플릿 관리자 사용:

  1. 템플릿 관리자를 열고 작성...을 클릭합니다.
  2. 찾아보기 대화상자에 이름을 지정합니다.
  3. 사용 가능한 템플릿 파일 리스트에서 새 템플릿을 선택합니다.
  4. 설정을 작성하려면 시나리오 분기를 마우스 오른쪽 버튼으로 클릭하고 리스트에서 선택합니다.
  5. 재료 환경 조건 및 가변성을 설정하려면 재료 이름을 마우스 오른쪽 버튼으로 클릭하고 환경을 클릭합니다.
  6. 저장 버튼을 클릭하여 마칩니다.

템플릿 작성의 예...

템플릿을 편집하려면

템플릿 관리자를 사용하여 템플릿을 편집합니다.

1. 템플릿 관리자를 엽니다.
2. 템플릿 리스트 섹션에서 템플릿을 선택합니다.
3. 설정을 추가하려면 시나리오 분기를 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가... 또는 재료 추가...를 선택합니다.
4. 설정을 수정하려면 마우스 오른쪽 버튼을 클릭하고 편집...을 클릭합니다.
5. 설정을 삭제하려면 마우스 오른쪽 버튼을 클릭하고 제거를 클릭합니다.

템플릿을 적용하려면

설계 연구 막대에서 설계에 템플릿을 적용합니다.

1. 설계 분기를 마우스 오른쪽 버튼으로 클릭하고 템플릿 적용...을 선택합니다. (또는 템플릿 관리자를 엽니다.)
2. 사용 가능한 템플릿 파일 리스트에서 템플릿을 선택합니다.
3. 적용을 클릭합니다.

설정을 지정하려면

템플릿을 적용하면 설계 연구 막대에 설정이 포함됩니다. 이러한 설정을 모형에 지정해야 합니다.

• 다음 중 하나를 수행하여 재료를 할당합니다.

  1. 재료를 설계 연구 막대의 부품 분기로 끕니다.

  2. 재료를 모형의 부품으로 끕니다.

  3. 재료를 다른 재료 분기(또는 지정되지 않음)로 끕니다. 이렇게 하면 재료가 그 아래에 있는 모든 부품에 지정됩니다.

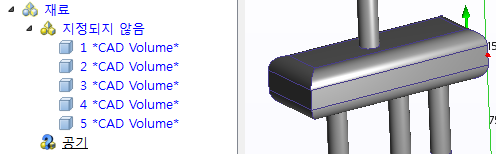

     재료 적용의 예...

• 경계 조건을 지정하려면 부품 또는 표면 위로 조건을 끕니다.



  참고: 설정을 여러 번 적용할 수 있습니다.

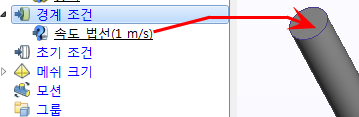

  경계 조건 적용의 예...
