3D 주울 열

해석 특성

참조

Rohsenow,W.M.,Choi,H.Y., “Heat, Mass, Momentum Transfer”, Prentice-Hall, Inc., New Jersey, 1961, p. 106

문제 설명

이 모형은 참조의 예제 6.5입니다. 목표는 전류를 운반하고 주변 공기에 노출된 베어 강선의 중심선 온도를 확인하는 것입니다. 와이어의 저항은 0.0001 Ohms-mm입니다.

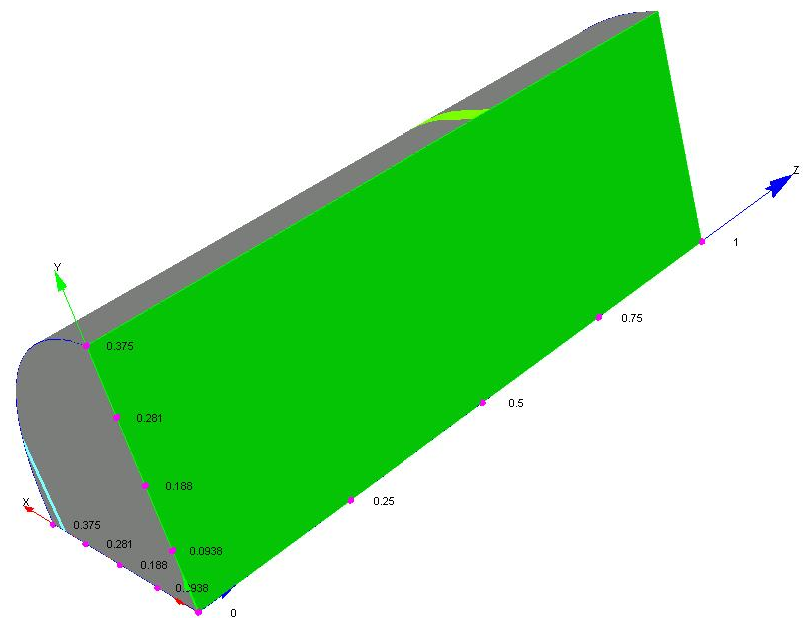

형상 및 경계 조건

와이어 반지름은 0.375인치이고 길이는 1인치입니다.

한쪽 끝에 250(1000/4)암페어의 전류가 적용됩니다. 다른 쪽 끝에는 0볼트의 참조 전압이 적용되었습니다. 와이어의 외부 가장자리에 필름 계수 5.0Btu/hr-ft2-R과 주변 온도 70F가 적용됩니다.

결과

중심선 및 외부 표면의 온도와 와이어에 전달된 열을 알려진 값과 비교합니다.
