원통의 항력

해석 특성

• 안정 상태
• 3D 외부 흐름
• 난류
• 비압축성 흐름

참조

White, F. M., “Fluid Mechanics,” McGraw-Hill, Inc., New York, 1979, pp. 283-285.

문제 설명

이 경우 원형 원통을 지나 흐르는 공기 흐름을 시뮬레이션합니다. 그런 다음 Autodesk® CFD에서 계산한 힘을 사용하여 항력 계수를 계산하여 참조의 데이터와 비교합니다.

원통의 경우 항력 계수는 다음 수식을 사용하여 계산됩니다.

여기서 L은 원통 길이이고, d는 원통 지름입니다.

형상 및 경계 조건

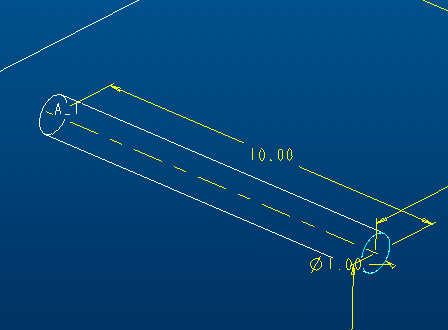

L = 20인치(대칭 형상이 사용됨)

d = 1.0인치.

원통은 원통의 끝에서 10인치 떨어져 있고 입구와 출구 끝에서 20인치 위, 아래에 떨어져 있는 상자로 둘러싸여 있습니다.

결과

레이놀즈 수(원통 지름 기준)는 10^5입니다. 항력 계수는 다음과 같이 항력에서 계산됩니다.
