플래그 관리자
플래그는 Autodesk® CFD의 여러 다른 측면을 수정하는 유용한 구성 옵션입니다.
플래그 관리자를 사용하여 이러한 플래그를 선택, 호출 및 관리합니다.
- 플래그 관리자는 플래그 집합을 구성하고 화면에 표시되도록 합니다.
- 플래그 관리자는 플래그가 사용되는 시나리오에서 사용되는 플래그를 명확히 구분합니다.
- 플래그 관리자는 플래그를 사용하는 설계 연구를 공유하기 위한 일관성을 제공합니다.
플래그 관리자에 액세스
플래그 관리자를 열려면 설정(탭) > 설계 학습 도구(드롭다운 메뉴) > 플래그를 클릭합니다.
또는 설계 연구 막대의 해석 분기를 마우스 오른쪽 버튼을 클릭하고 플래그 관리자...를 클릭합니다.

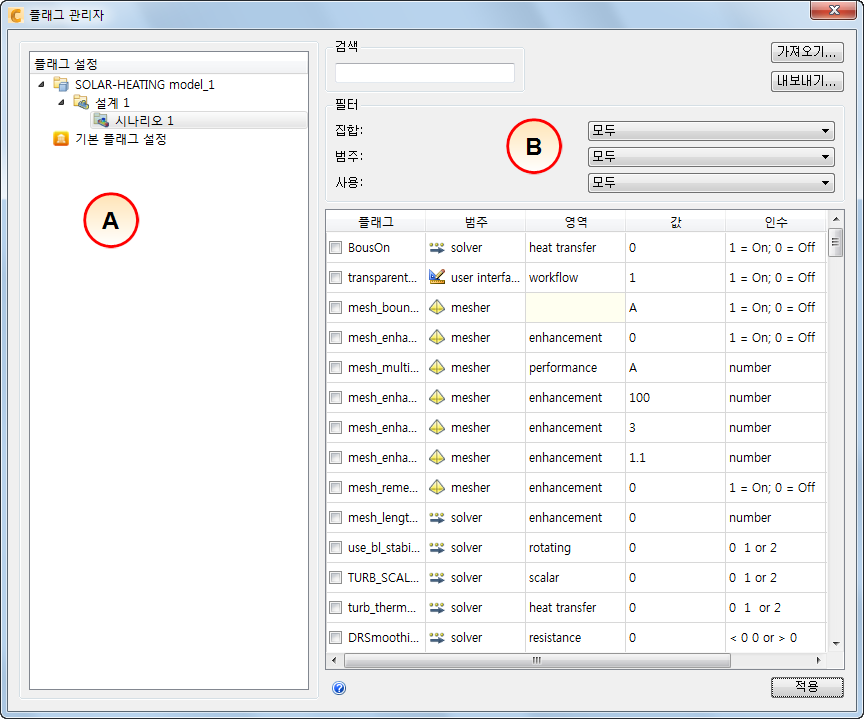

플래그 관리자 대화상자에는 다음과 같은 기본 창 두 개가 있습니다.
- 플래그 설정 창은 왼쪽에 있습니다. 이 창에는 기본 플래그로 선택된 플래그와 시나리오에서 활성 상태인 플래그가 표시됩니다.
- 플래그 리스트 창은 오른쪽에 있습니다. 이 창은 플래그의 전체 리스트입니다.
플래그 관리
집합
플래그를 구성하는 편리한 방법은 집합을 사용하는 것입니다.
많은 경우 특정 플래그가 특정 적용 분야나 시뮬레이션 유형에 사용됩니다. 집합을 사용하면 플래그를 개별적으로 사용 또는 사용 안 함으로 설정하지 않아도 됩니다. 특정 시뮬레이션 유형에 해당하는 집합을 작성하는 것이 좋습니다. 시뮬레이션을 시작하기 전에 집합을 사용 또는 사용 안 함으로 설정합니다.
집합에 플래그를 추가하려면
- 플래그의 전체 리스트를 보려면 플래그 설정 창에서 기본 플래그 설정을 클릭합니다.
- 집합이 없는 경우 새 집합...을 클릭하여 집합을 하나 작성합니다.
- 플래그 리스트에서 플래그 이름을 마우스 오른쪽 버튼으로 클릭하고 집합에 추가를 클릭합니다. 리스트에서 집합을 선택합니다.
검색
플래그는 기능 범주 및 영역으로 구성됩니다. 특정 플래그를 찾을 수 있는 여러 가지 방법이 있습니다.
- 플래그 이름의 첫 번째 단어 또는 두 번째 단어를 알고 있는 경우 검색 필드에 입력합니다.
- 범주 메뉴에서 특정 기능 분류를 선택하여 검색 범위를 좁힙니다.
- 플래그를 사용으로 설정한 경우 사용 메뉴에서 사용을 선택하여 플래그를 표시합니다.
- 집합이 있는 경우 집합 메뉴에서 선택합니다. 그러면 선택한 집합의 플래그만 나열됩니다.
기본 플래그
플래그 설정 창에서 기본 플래그를 사용하여 모든 새 시나리오에 대해 자동으로 호출되는 설정을 정의합니다.
기본적으로 사용으로 설정할 플래그를 선택하려면
- 플래그의 전체 리스트를 보려면 플래그 설정 창에서 기본 플래그 설정을 클릭합니다.
- 플래그를 활성화하려면 플래그 리스트 창에서 플래그 왼쪽에 있는 상자를 선택합니다.
- 값 열에서 값을 지정합니다.
- 적용을 클릭합니다.
새 시나리오가 작성되면 모든 기본 플래그가 기본 플래그 설정 아래에 나열됩니다.
기본 솔버 및 메쉬 유형 플래그는 시나리오 실행 방식에 영향을 주기 때문에 각 시나리오 아래에도 나열됩니다. 특정 시나리오에 대한 기본 솔버 또는 메쉬 플래그를 수정하려면 기본 항목이 아닌 시나리오 항목을 수정합니다.
시나리오 플래그
시나리오 플래그를 사용하면 특정 시나리오가 동작하는 방법을 수정할 수 있습니다. 이러한 플래그는 모든 새 시나리오에 대해 자동으로 호출되지 않는다는 점에서 기본 플래그와 다릅니다.
시나리오 플래그를 추가하려면
- 플래그 설정 창에서 시나리오를 선택합니다.
- 플래그 리스트 창에서 마우스 오른쪽 버튼을 클릭하고 추가를 클릭합니다.
- 플래그 이름의 처음 몇 글자를 입력하고 리스트에서 선택합니다.
- 값을 설정하고 적용을 클릭합니다.
시나리오 관련 플래그를 수정하거나 삭제하려면
- 플래그를 마우스 오른쪽 버튼으로 클릭합니다.
- 편집... 또는 제거를 선택합니다.
플래그 재설정
시나리오와 연관된 플래그를 재설정하려면
- 플래그 설정 창에서 시나리오 이름을 마우스 오른쪽 버튼으로 클릭합니다.
- 현재 시나리오 플래그 재설정을 선택합니다.
설계 연구의 모든 시나리오에 대해 플래그를 재설정하려면
- 플래그 설정 창에서 설계 연구 이름을 마우스 오른쪽 버튼으로 클릭합니다.
- 전체 학습 플래그 재설정을 선택합니다.
시나리오가 복제된 경우
시나리오 또는 설계가 설계 연구 막대에서 복제되면 원래 시나리오와 연관된 모든 플래그도 복제됩니다. 이러한 플래그는 플래그 관리자 대화상자에 복제된 시나리오 이름으로 나열됩니다.
원격으로 실행
시나리오에 대해 규정된 플래그는 시나리오가 원격으로 실행될 때 자동으로 호출됩니다. 시나리오 관련 플래그와 로컬 기본 플래그가 충돌할 경우 시나리오 플래그가 사용됩니다.
로컬로 규정된 기본 플래그(솔버 및 메쉬에 영향을 주는 플래그 이외)는 원격으로 실행된 시나리오에 사용됩니다. 이는 그러한 플래그가 일반적으로 사용자 인터페이스에만 영향을 주고 솔루션에는 영향을 주지 않기 때문입니다.
설계 연구를 공유하는 경우
메쉬 및 솔버 플래그는 결과에 영향을 주기 때문에 설계 연구 내에 저장됩니다.
솔버 및 메쉬 플래그 이외에 로컬로 정의된 기본 플래그는 결과에 영향을 주지 않기 때문에 가져온 설계 연구에 사용됩니다.
예를 들면, 다음과 같습니다.
- 사용자 A가 사용자 B에게 설계 연구를 보냅니다.
- 사용자 B가 이 설계 연구를 실행하면 설계 연구는 사용자 A가 실행했을 때와 정확히 동일하게 실행되어야 합니다. 이렇게 하기 위해 해당 설계 연구의 솔버 및 메쉬 플래그가 호출됩니다.
- 사용자 B의 다른 기본 플래그(예: 사용자 인터페이스)가 사용됩니다. 따라서 사용자 B의 워크플로우 기본 설정이 적용됩니다.
