객체 가시성: 숨기기 및 복구

다른 구성요소 또는 표면에 의해 둘러싸이거나 뷰에서 숨겨진 구성요소와 상호작용해야 하는 경우가 종종 있습니다. Autodesk® CFD는 도면요소를 숨겨 이러한 구성요소에 간단하게 액세스할 수 있는 편리한 방법을 제공합니다.

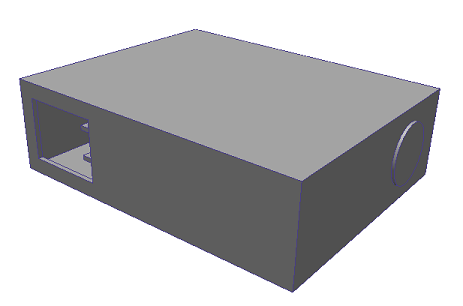

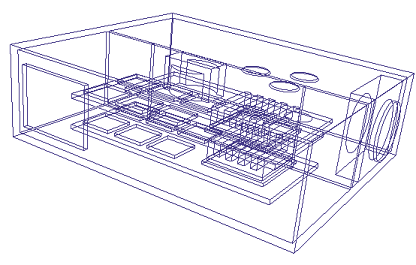

다음 예제에서는 외부 케이싱이 모든 내부 부품을 둘러싸고 있습니다. 모양을 윤곽으로 변경하면 내부 부품을 볼 수 있지만 외부 케이싱 때문에 부품의 대부분을 선택할 수 없게 됩니다.

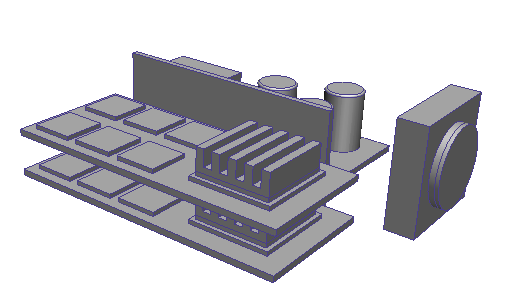

케이싱을 숨긴 후에는 내부 부품 및 표면을 보고 선택할 수 있습니다.

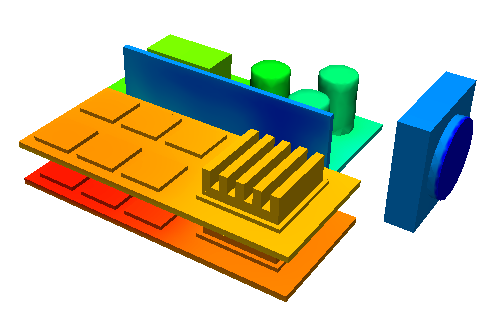

시뮬레이션을 실행한 후 외부 케이싱 및 공기 체적을 숨겨 내부 구성요소에 대한 결과를 볼 수 있습니다.

선택 모드를 사용하여 도면요소 유형을 숨기도록 설정

숨길 객체 유형(체적 또는 표면)을 정의하려면 선택 모드를 적절한 도면요소 유형으로 설정합니다.

설정 상태에서 선택 모드는 숨길 수 있는 객체의 유형을 제어합니다. 설정 (탭) > 선택에서 선택 모드를 설정하거나 마우스 오른쪽 버튼을 클릭하고 선택 모드 메뉴에서 선택합니다.

결과 모드에 있는 동안은 기본적으로 체적을 숨길 수 있습니다. 표면을 숨기려면 뷰 (탭) 모양 (패널) > 표면 블랭킹을 클릭합니다. 표면 블랭킹 컨트롤을 사용할 수 없는 경우 결과 탭을 클릭한 다음 뷰 탭을 다시 클릭합니다.

객체를 숨기려면

다음과 같은 여러 가지 방법으로 객체를 숨깁니다.

• 마우스 왼쪽 버튼으로 클릭하고 상황에 맞는 도구막대에서 숨기기 아이콘을 클릭합니다.
• 마우스 오른쪽 버튼으로 클릭한 다음 숨기기를 선택합니다.
• 마우스를 위로 가져간 후 마우스 버튼을 클릭하거나 현재 탐색 모드에 대한 키보드-마우스 조합을 사용합니다.

• LMB = 마우스 왼쪽 버튼
• MMB = 마우스 가운데 버튼
• RMB = 마우스 오른쪽 버튼

가시성을 복구하려면

다음과 같은 방법으로 모든 객체를 다시 표시할 수 있습니다.

• 모형 밖을 마우스 왼쪽 버튼으로 클릭하고 상황에 맞는 도구막대에서 모두 표시를 클릭합니다.
• 모형 밖을 마우스 오른쪽 버튼으로 클릭하고 모두 표시를 선택합니다.
• 설정 (탭) 선택 (패널) 모두 표시를 클릭합니다.
• 적절한 마우스 버튼을 사용하거나 키보드-마우스 버튼 조합으로 모형 외부의 아무 곳이나 클릭합니다.

• LMB = 마우스 왼쪽 버튼
• MMB = 마우스 가운데 버튼
• RMB = 마우스 오른쪽 버튼
