Wstaw zaślepkę końcową
Aby uzyskać dostęp do nowych elementów zakończenia, należy zainstalować bibliotekę zawartości niestandardowej.
Użyj nowego polecenia Wstaw zakończenie, aby zamknąć elementy konstrukcyjne ramy. Możesz ustawić pozycję, grubości, określ kształt profilu i inne właściwości.
Pomysł zgłoszony na forum Inventor® Ideas
Do opcji Ustawienia domyślne nazewnictwa plików generatora ram została dodana pozycja Zakończenie.
Pomysł zgłoszony na forum Inventor® Ideas
Więcej informacjiznajduje się w temacie Tworzenie i pozycjonowanie zakończeń.

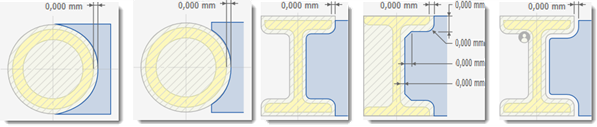

Przycięcie
Polecenie Przycięcie jest teraz panelem właściwości. W nowym panelu nie trzeba wybierać opcji, aby przyciąć kilka elementów na raz.
- Profil podstawowy w celu ustawienia pojedynczej wartości odsunięcia.
- Niestandardowy szablon I w celu ustawienia wielu wartości odsunięcia.
- Profil niestandardowy, jeśli jest dostępny, w celu użycia niestandardowego profilu przycięcia zapisanego w rodzinie Content Center.
- Zaznacz nową opcję Cięcie prostopadłe, aby utworzyć precyzyjne przecięcia.

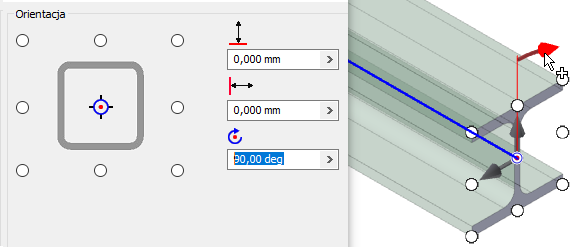

Narzędzia orientacji w obszarze rysunku
Teraz możesz korzystać z manipulatorów w obszarze rysunkupodczas wstawiania lub zmiany elementu ramy.
Wydłuż/Skróć
Oprócz nowego panelu właściwości, polecenie Wydłuż/Skróć pozwala teraz na określenie asymetrycznych wartości odsunięcia.
Połączenie narożnikowe
Polecenie Połączenie narożnikowe jest teraz panelem właściwości. W nowym panelu nie trzeba wybierać opcji, aby utworzyć połączenie narożnikowe kilku elementów na raz.

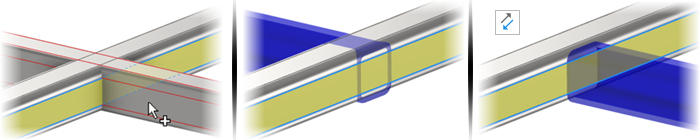

Ucinanie/wydłużanie do powierzchni
Dodano wyboru Utnij wybraną część, które pozwala wybrać stronę, która ma zostać zachowana.
Na poniższym rysunku pokazano efekt użycia nowej opcji.
